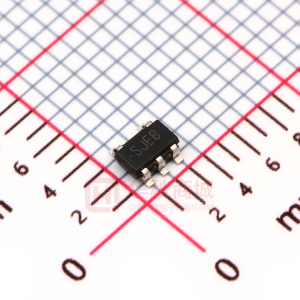

LM3671 2MHz、600mA 降压 DC-DC 转换器

数据:

描述

LM3671是一款经过优化的降压DC-DC转换器,可满足通过单节锂离子电池为低压电路供电的要求,输入电压轨范围为2.7V至5.5V。该器件能够在整个输入电压范围内提供高达600毫安的负载电流。该器件提供多种不同固定电压输出选项以及可调节输出电压选项(可调节范围为1.1V至3.3 V)。

该器件具备优异特性,能够在手机及类似便携式系统中展现出色性能。这款智能器件还能在PWM低噪声模式与PFM低电流模式之间自动切换,从而提升系统控制水平。在PWM模式下,该器件以2MHz的(典型值)固定频率运行。滞后的PFM模式可将轻载运行和待机期间的静态电流降至16μA(典型值),从而延长电池寿命。在PWM模式下,可通过内部同步整流功能实现高效率。器件在关断模式下关断,电池电流消耗降至0.01μA(典型值)。

开关频高达2MHz的(典型值),允许使用微型表面贴装组件。仅需使用三个外部表面贴装组件(1个电感和2个陶瓷电容)。

特性

  • LM3671-Q1符合汽车类应用的要求
  • 具有符合AEC Q100的下列结果:
    • 器件温度1级:-40°C至+ 125°C的环境运行温度范围
  • 16μA典型静态电流
  • 600mA最大负载能力
  • 2MHz PWM固定开关频率(典型值)
  • 自动PFM-PWM模式切换
  • 内部同步整流,可实现高效率
  • 内部软启动
  • 0.01μA典型关断电流
  • 由单节锂离子电池供电运行
  • 仅需使用三个微型表面贴装外部组件(1个电感,2个陶瓷电容)
  • 电流过载和热关断保护
  • 可提供固定输出电压和可调电压

应用范围

  • 移动电话
  • 掌上电脑(PDA)
  • MP3播放器
  • W-LAN
  • 便携式仪器
  • 数码相机
  • 便携式硬盘驱动
  • 汽车
  • 便携式医疗设备
  • 手持式交易终端
  • 无线家庭自动化设备

所有商标均为其各自所有者的财产。

参数 与其它产品相比 降压转换器 (集成开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
LM3671
2.7
5.5
1.1
3.3
0.6
1
1600
2600
0.016
Enable
Light Load Efficiency
Synchronous Rectification
Voltage Mode
100
-40 to 85
Catalog
DSBGA
SOT-23
USON

方框图 (2)
