LM22670 具有同步或可调节开关频率的 3A SIMPLE SWITCHER、降压电压稳压器

数据： LM22670/-Q1 42V、3A SIMPLE SWITCHER® 特性降压稳压器数据表 (Rev. P)

描述

这个稳压器易于使用，且集成了一个42Vñ沟道MOSFET开关，可提供高达3A的负载电流并且特有出色的线路和负载调节以及高效率。（大于90％）的电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户无需承担计算环路补偿组件的枯风工作。这款稳压器提供有5V固定输出和可调输出电压两种选项。默认开关频率设为500kHz的，这样便可以使用小型外部元件并且能够提供良好的瞬态响应。此外，还可以使用单个外部电阻在200kHz至1MHz的至的范围内对频率进行调节。内部振荡器可同步至一个系统时钟或其它稳压器的振荡器。精密使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器流耗只有25μA（典型值）。内置软启动功能（典型值在500μs）节省了外部组件。LM22670器件还内置有热关断和限流功能，可防止器件发生意外过载。

< p> LM22670器件是德州仪器（TI）的成员SIMPLE SWITCHER系列产品.SIMPLESWITCHER®概念使用最少量的外部组件和德州仪器（TI）WEBENCH设计工具提供了一套易于使用的完整设计。为了简化设计， TI的WEBENCH工具包含诸如外部元件计算，电气模拟，散热模拟以及内置电路板等特性。

特性

宽输入电压范围：4.5V至42V
内部补偿电压模式控制
在使用低等效串联电阻（ESR）陶瓷电容器时可保持稳定
120mΩN沟道金属氧化物半导体场效应应晶体管（MOSFET）PFM封装

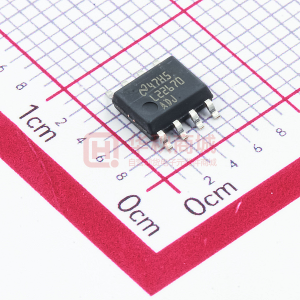

100mΩN沟道MOSFET小外形尺寸（SO）PowerPAD™-8封装
输出电压选项：
-ADJ（输出电压最低为1.285V）
-5.0（输出电压固定为5V）
±1.5％反馈基准精度
500kHz默认开关频率
可调开关频率和同步
-40°C至125°C的工作结温范围
精密使能引脚
集成引导加载二极管
集成软启动
完全WEBENCH启用
LM22670-Q1是一款汽车级产品，
符合AEC-Q100 1级标准（运行结温范围为-40°C至+ 125°C）

应用

工业控制
电信和数通系统
嵌入式系统
转换自标准24V，12V和5V输入电源轨

所有商标均为其各自所有者的财产。

参数与其它产品相比降压转换器（集成开关）


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group

LM22670	LM22670-Q1
4.5	4.5
42	42
1.285	1.285
37	37
3	3
1	1
200	200
1000	1000
3.4	3.4
Enable	Enable
Voltage Mode	Voltage Mode
90	90
-40 to 125	-40 to 125
Catalog	Automotive
SO PowerPAD TO-263	SO PowerPAD TO-263
