LM25011-Q1 具有可调节电流限制的 42V、2A 宽输入电压恒定导通时间的开关稳压器

数据： LM25011, LM25011-Q1, LM25011A, LM25011A-Q1 42-V 2-A Constant On-Time Switching Regulator With Adjustable Current Limit 数据表

描述

LM25011恒定导通时间降压型开关稳压器具有实现低成本，高效，降压型稳压器所需的所有功能到负载电流2 A.该高压稳压器包含一个N通道降压开关，一个启动稳压器，电流限制检测和内部纹波控制。恒定导通时间调节原理不需要环路补偿，可实现快速负载瞬态响应，并简化电路实现。线路和负载的工作频率保持不变。当达到电流限制时，可调节谷值电流限制检测导致从恒定电压到恒定电流模式的平滑过渡，而不使用电流限制折返。 PGD输出表明输出电压已增加到预期调节值的5％以内。其他功能包括：低输出纹波，VIN欠压锁定，可调软启动时序，热关断，栅极驱动预充电，栅极驱动欠压锁定和最大占空比限制。

LM25011A的最短关断时间比LM25011短，可在低输入电压下实现更高的频率工作。

特性

LM25011-Q1是汽车级产品 - 符合AEC-Q100 1级资格（-40°C至
+工作结温125°C
LM25011A允许在高开关频率下进行低压差操作
输入工作电压范围：6 V至42 V
绝对最大输入额定值：45 V
集成式2通道N通道降压开关
可调电流限制允许更小的电感
可调输出电压2.51 V
V _{OUT时的最小纹波电压}
电源良好输出
开关频率可调至2 MHz
COT拓扑特征：
- 开关频率保持接近恒定，具有负载电流和输入电压变化
- 超快速瞬态响应
- 无需环路补偿< /li>
- 使用陶瓷输出电容稳定工作
- 允许更小的输出电容和电流检测电阻
Adju稳定的软启动时序
热关断
精确2％反馈参考

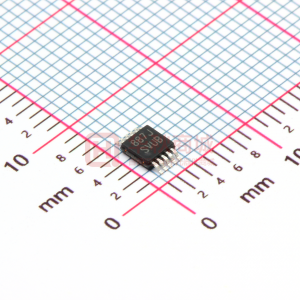

封装：10引脚，HVSSOP

参数与其它产品相比降压转换器（集成开关）


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group

LM25011-Q1	LM25019	LM5009	LM5165	LM5165-Q1	TPS54061	TPS54061-Q1	TPS54062
6	7.5	9.5	3	3	4.7	4.7	4.7
42	48	95	65	65	60	60	60
2.51	1.25	2.5	1.23	1.23	0.8	0.8	0.8
40	40	85	65	65	58	58	58
2	0.1	0.15	0.15	0.15	0.2	0.2	0.05
1	1	1	1	1	1	1	1
50	50	50	50	50	50	50	100
2000	1000	600	600	600	1100	1100	400
1.2	1.75	0.485	0.01	0.01	0.09	0.09	0.089
Adjustable Current Limit	Synchronous Rectification UVLO Adjustable	Enable	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable
Constant on-time (COT)	Constant on-time (COT)	Constant on-time (COT)	Constant on-time (COT)	Constant on-time (COT)	Current Mode	Current Mode	Current Mode
99	90	99	100	100	98	98	98
-40 to 125	-40 to 125	-40 to 125	-40 to 150	-40 to 150	-40 to 150	-40 to 150	-40 to 125
Automotive	Catalog	Catalog	Catalog	Automotive	Catalog	Automotive	Catalog
MSOP-PowerPAD	SO PowerPAD WSON	VSSOP WSON	VSON	VSON	SON	SON	SON VSSOP
