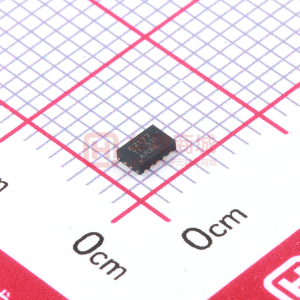

TPS62177 具有打盹模式的 28V、0.5A 降压转换器

数据:

描述

TPS62175 /7是一款高效同步降压DC-DC转换器,此转换器基于分布式控制系统(DCS) - 控制的降压转换器拓扑技术。

借助于4.75V至28V的宽工作输入电压,此器件非常适合于由多节锂离子电池以及12V和更高阻抗电源轨供电的系统,从而提供高达500毫秒的输出电流。

TPS62175 /7在轻负载时自动进入节能模式,以在整个负载范围内保持高效率。此外,它特有一个为具有高级节能模式的应用(像超低功耗微控制器)供电的睡眠模式。电源正常输出可被用于电源排序和/或者加电复位。

此器件在正常模式特有一个典型值为22uA的静态电流,在睡眠模式中此电流值为4.8uA。在休眠模式下,极低负载电流下的效率可提高20%。在关断模式中,关断电流少于2uA并且输出被有源放电。

提供可调和固定输出电压版本的TPS62175 /7采用一个小型2mm x 3mm 10引脚WSON封装。< /p>

特性

  • 分布式控制系统(DCS) - 控制的降压转换器拓扑技术
  • 输入电压范围4.75V至28V
  • 静态电流典型值4.8μA(睡眠模式)
  • 100%占空比模式
  • 有源输出放电
  • 电源正常输出
  • 500mA输出电流
  • 输出电压范围为1V至6V
  • 典型值为1MHz的开关频率
  • 无缝省电模式转换
  • 欠压闭锁
  • 短路保护
  • 过热保护
  • 采用2mm x 3mm 10引脚晶圆级小外形尺寸无引线(WSON)封装

参数 与其它产品相比 降压转换器 (集成开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
TPS62177 TPS62171 TPS62172 TPS62173 TPS62175
4.7     3     3     3     4.7
28     17     17     17     28
3.3     1.8     3.3     5     1
3.3     1.8     3.3     5     6
0.5     0.5     0.5     0.5     0.5
1     1     1     1     1
1000     2250     2250     2250     1000
1000     2250     2250     2250     1000
0.0048     0.017     0.017     0.017     0.0048
Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Tracking
Voltage Margining
Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Tracking
Voltage Margining
Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Tracking
Voltage Margining
Enable
Light Load Efficiency
Output Discharge
Power Good
Synchronous Rectification
Constant on-time (COT)
DCS-Control
Constant on-time (COT)
DCS-Control
Constant on-time (COT)
DCS-Control
Constant on-time (COT)
DCS-Control
Constant on-time (COT)
DCS-Control
100     100     100     100     100
-40 to 85     -40 to 125     -40 to 125     -40 to 125     -40 to 85
Catalog     Catalog     Catalog     Catalog     Catalog
WSON     WSON     WSON     WSON     WSON
