TPS562209 具有高级 Eco-mode 的 4.5V 至 18V 输入，4A 同步降压转换器

描述

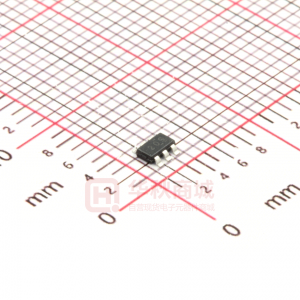

TPS562209和TPS563209是采用6引脚SOT-23封装的简单易用型2A /3A同步降压转换器。

此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。

这些开关模式电源（SMPS）器件采用D-CAP2™模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻（ESR）输出电容器以及超低ESR陶瓷电容器。

TPS562209和TPS563209始终在连续传导模式下运行，与非连续传导模式相比，该模式可降低轻负载条件下的输出纹波电压.TPS56x209采用6引脚1.6mm×2.9mm SOT（DDC）封装，结温范围为-40° C至150°C。

所有商标均为各自所有者的财产。


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group

TPS562209	TPS562219A	TPS563209	TPS563219A	TPS564208
4.5	4.5	4.5	4.5	4.5
17	17	17	17	17
0.76	0.76	0.76	0.76	0.76
7	5.5	7	5.5	7
2	2	3	3	4
1	1	1	1	1
650	650	650	650	500
650	650	650	650	600
0.65	0.65	0.65	0.65	0.4
Enable Synchronous Rectification	Enable Light Load Efficiency Power Good Synchronous Rectification	Enable Synchronous Rectification	Enable Light Load Efficiency Power Good Synchronous Rectification	Enable Forced Pulse Width Modulation (FPWM) Mode Synchronous Rectification
D-CAP2	D-CAP2	D-CAP2	D-CAP2	D-CAP2
80	80	80	80	80
-40 to 125	-40 to 85	-40 to 125	-40 to 85	-40 to 125
Catalog	Catalog	Catalog	Catalog	Catalog
SOT-23-THIN	SOT-23-THIN	SOT-23-THIN	SOT-23-THIN	SOT-23-THIN
