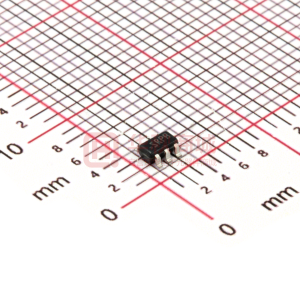

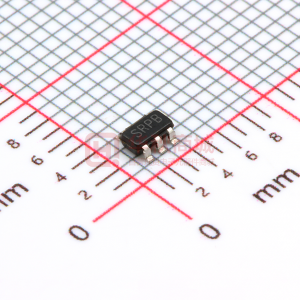

LM27313 具有 30V 内部 FET 开关(采用 SOT-23 封装)的 1.6 MHz 升压转换器

数据:

描述

LM27313 /-Q1开关稳压器是一款电流模式升压转换器,固定工作频率为1.6 MHz。

使用SOT-23封装可以通过800mA开关的最小损耗实现,小型电感器和电容器可实现极高的功率密度。 30V内部开关使这些解决方案非常适合升压至5 V至28 V的电压。

该器件具有逻辑电平关断引脚,可用于降低静态电流并延长电池寿命。

通过逐周期电流限制和热关断提供保护。内部补偿简化了设计并减少了元件数量。

特性

  • LM27313-Q1是汽车级产品,符合AEC-Q100 1级标准(?? 40°C
    至+ 125°C工作结温度
  • 30 V DMOS FET开关
  • 1.6 MHz开关频率
  • 低R DS (ON)DMOS FET
  • 开关电流高达800 mA
  • 宽输入电压范围(2.7 V至14 V)
  • 低关断电流(< 1μA)
  • 5引脚SOT-23封装
  • 使用微型电容器和电感器
  • 逐周期电流限制
  • 内部补偿

参数 与其它产品相比 升压转换器 (集成开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
LM27313 LM2621 LM2623 LM2733 TLV61046A TPS61040 TPS61087 TPS61170
2.7     1.2     0.8     2.7     1.8     1.8     2.5     3
14     14     14     14     5.5     6     6     18
4     1.24     1.24     3     3.3     1.8     3     3
28     14     14     40     28     28     18.5     38
1.25     2.85     2.85     1.5     0.9     0.4     4     1.2
1     1     1     1     1       1     1
1150       300     400     850       900     1000
1900     2000     2000     1850     1250     1000     1500     1200
2.1     0.08     0.08     1.1     0.11     0.028     0.075     2.3
Enable
Light Load Efficiency
Enable     Enable     Enable
Light Load Efficiency
Enable
Light Load Efficiency
Load Disconnect
Enable     Enable
Power Good
Enable
Light Load Efficiency
88       90     96       88     90     93
-40 to 125     -40 to 85     -40 to 85     -40 to 125     -40 to 125     -40 to 85     -40 to 85     -40 to 85
Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog
SOT-23     VSSOP     VSSOP
WSON
SOT-23     SOT-23     SOT-23
SOT-23-THIN
WSON
VSON
WSON
WSON

方框图 (3)
