数据: 集成型5A 40V 宽输入范围升压/单端初级电感转换器(SEPIC) / 反激式(Flyback) 直流到直流稳压器 数据表 (Rev. B)
TPS55340是一款单片非同步开关稳压器,此稳压器带有集成的5A,40V电源开关。此器件可在几种标准开关稳压器拓扑结构中进行配置,这些拓扑结构包括升压,SEPIC和隔离式反激。此器件具有一个宽输入电压范围以支持由多节电池或者经调节的3.3V,5V,12V和24V电源轨供电的应用。
TPS55340使用电流模式PWM(脉宽调制)控制来调节输出电压,并装有一个内部振荡器.PWM的开关频率由一个外部电阻器或者同步至一个外部时钟信号进行设定。用户可以在100kHz至1.2MHz之间对开关频率进行编程。
此器件特有一个可编程软启动功能来限制启动期间的涌入电流并且具有其它的内部保护特性,其中包括逐周期过流限制和热关断。
TPS55340采用小型3mm x 3mm 16引脚QFN以及14引脚HTSSOP封装。
这个采用HTSSOP-14封装如图5A所示,40V TPS55340转换器与图3A,40V TPS61175引脚到引脚兼容,并且将最大输入电压范围从18V扩展至32V。
Vin (Min) (V) |
Vin (Max) (V) |
Vout (Min) (V) |
Vout (Max) (V) |
Switch Current Limit (Typ) (A) |
Regulated Outputs (#) |
Switching Frequency (Min) (kHz) |
Switching Frequency (Max) (kHz) |
Iq (Typ) (mA) |
Features |
Duty Cycle (Max) (%) |
Operating Temperature Range (C) |
Rating |
Package Group |
TPS55340 | TPS55330 | TPS55332-Q1 | TPS55340-Q1 | TPS61088 | TPS61089 | TPS61178 |
---|---|---|---|---|---|---|
2.9 | 2.9 | 1.5 | 2.9 | 2.7 | 2.7 | 2.7 |
32 | 16 | 60 | 38 | 12 | 12 | 20 |
3 | 2.9 | 2.5 | 3 | 4.5 | 4.5 | |
38 | 22 | 50 | 38 | 12.6 | 12.6 | 20 |
6.6 | 6.6 | 5.7 | 6.6 | 11.9 | 11.4 | 8 |
1 | 1 | 1 | 1 | 1 | 1 | 1 |
100 | 100 | 80 | 100 | 200 | 200 | 200 |
1200 | 1200 | 2200 | 2500 | 2200 | 2200 | 2200 |
0.5 | 0.5 | 4.2 | 0.5 | 0.11 | 0.01 | 0.23 |
Enable Frequency Synchronization Light Load Efficiency | Enable Frequency Synchronization Light Load Efficiency | Enable Frequency Synchronization Power Good UVLO Adjustable | Enable Frequency Synchronization Light Load Efficiency | Adjustable Current Limit Enable Light Load Efficiency Synchronous Rectification | Adjustable Current Limit Enable Light Load Efficiency Synchronous Rectification | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Load Disconnect Synchronous Rectification |
90 | 96 | 70 | 90 | 90 | 90 | 90 |
-40 to 150 | -40 to 150 | -40 to 125 | -40 to 125 | -40 to 85 | -40 to 85 | -40 to 85 |
Catalog | Catalog | Automotive | Automotive | Catalog | Catalog | Catalog |
HTSSOP WQFN | WQFN | HTSSOP | WQFN | VQFN | VQFN-HR | VQFN-HR |
型号:TPS55340RTER 封装:WQFN-16_3X3MM-EP
品牌:TI 描述:NO升压转换器型号-40℃~+125℃@(TA)1升压可调2.9V~38V 5.25A 2.9V~32V WQFN16_3X3MM_EP DC-DC转换器ROHS
金额:¥3.71001

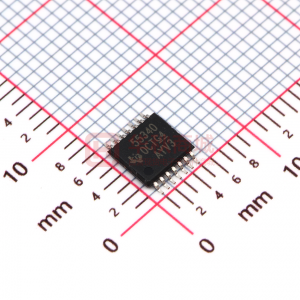

去购买型号:TPS55340PWPR 封装:HTSSOP14_5X4.4MM_EP
品牌:TI 描述:功能类型:升压型 输出类型:可调 输入电压:2.9~32V 输出电压:2.9V~38V 输出电流(最大值):5.25A
金额:¥4.24360
去购买型号:TPS55340QRTERQ1 封装:WQFN-16_3X3MM-EP
品牌:TI 描述:功能类型:升压型 输出类型:可调 输入电压:2.9~38V 输出电压:2.9V~38V 输出电流(最大值):5.25A
金额:¥27.54940
去购买
