TPS63700是一款反相DC /DC转换器，可产生低至-15 V的负输出电压，输出电流高达360 mA，具体取决于输入电压输出电压比。该器件的峰值效率为84％，是便携式电池供电设备的理想选择。输入电压范围为2.7 V至5.5 V，使TPS63700可以直接由锂离子电池，3节NiMH /NiCd，3.3 V或5 V电源轨供电。
逆变器采用固定频率脉冲宽度调制（PWM）控制拓扑结构。该器件具有内部电流限制，过压保护和热关断功能，可在故障条件下实现最高可靠性。
开关频率通常为1.4 MHz，允许使用小型外部元件，从而实现小尺寸解决方案。 /p>
TPS63700采用小型3毫米×3毫米SON-10封装。
所有其他商标均为其各自所有者的财产PowerPAD是德州仪器的商标
APPLICATIONS < ul>| Topology |
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Duty Cycle (Max) (%) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Iout (Max) (A) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| TPS63700 | TPS63710 |
|---|---|
| Inverting | Inverting |
| 2.7 | 3.1 |
| 5.5 | 14 |
| -15 | -5.5 |
| -2 | -1 |
| 1 | 2.1 |
| 87.5 | 70 |
| 1250 | 1400 |
| 1380 | 1600 |
| 0.97 | 15 |
| Enable Load Disconnect UVLO Fixed | Enable Output Discharge Power Good Synchronous Rectification UVLO Fixed |
| 0.36 | 1 |
| -40 to 85 | -40 to 125 |
| Catalog | Catalog |
| VSON | SON |

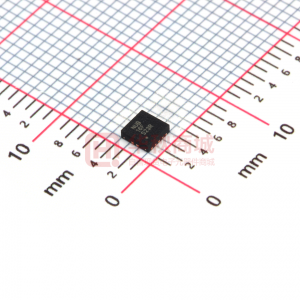

型号：TPS63700DRCR 封装：VQFN10_3X3MM_EP
品牌：TI 描述：降压升压 开关稳压器 IC 负 可调式 -2V 1 输出 360mA VQFN10_3X3MM_EP
金额：￥5.04000
