BQ24040 具有自动启动功能的 1A 单输入单节锂离子电池充电器。Vovp=6.6V | 线性

描述

bq2404x系列器件是面向空间受限的便携应用的高度集成锂离子和锂聚合物线性充电器器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本，非稳压适配器。

bq2404x具有为电池充电的单电源输出。如果在10小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。

电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值时，它会减少充电电流。

充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能，充电状态显示，和充电终止功能。预充电电流和终止电流阈值都可以通过bq24040和bq 24045上的外部电阻进行编程。充电电流值也可以通过一个外部电阻进行编程。

充电中
- 充电电压精度为1％
- 10％充电电流准确度
- 引脚可选USB 100mA和500mA最大输入电流限值
- 可编程终止和预充电阈值，bq24040和bq24045
- bq24045支持高压（4.35V）电池化学成分
保护功能
- 30V输入额定电压;带有6.6V或者7V的输入过压保护
- 输入电压动态电源管理
- 125°C热调节; 150°C热关断保护
- OUT短路保护和ISET短路检测
- 通过低温时的电池NTC-1/2快速充电电流，高温时的4.06V电压，bq24040和bq24045可在JEITA范围内运行
- 固定10小时安全定时器，bq24040和bq24045
系统
- 针对带有热敏电阻的缺失电池组的自动终止和定时器禁用模式（TTDM），bq2040和bq24045
- 状态标示 - 充电/完成

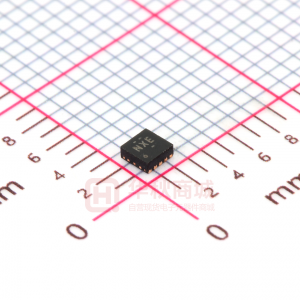

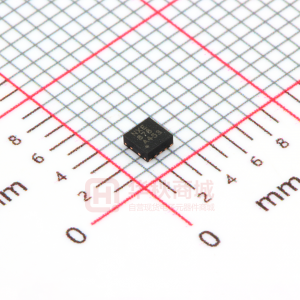

- 采用小型2mm x 2mm ²两边扁平无引线（DFN）-10封装
- 针对生产线测试集成了自动启动功能，bq24041

< ul>

智能电话

掌上电脑（PDA）

MP3播放器

低功耗手持器件

< p> 所有商标均为其各自所有者的财产。


Number of Series Cells
Function
Cell Chemistry
Battery Charge Voltage (Min) (V)
Battery Charge Voltage (Max) (V)
Features
Charge Current (Max) (A)
Control Interface
Control Topology
Rating
Operating Temperature Range (C)
Pin/Package
Operating Vin (Min) (V)
Operating Vin (Max) (V)
Absolute Vin (safety rating) (Max) ((V))

BQ24040	BQ21040	BQ24041	BQ24045	BQ24050	BQ24090
1	1	1	1	1	1
Charger	Charger	Charger	Charger	Charger	Charger
Li-Ion/Li-Polymer	Li-Ion/Li-Polymer	Li-Ion/Li-Polymer	Li-Ion/Li-Polymer	Li-Ion/Li-Polymer	Li-Ion/Li-Polymer
4.2	4.2	4.2	4.35	4.2	4.2
4.2	4.2	4.2	4.35	4.2	4.2
JEITA BAT Temp Monitoring (Thermistor Pin) Temp Monitoring (Thermistor Pin) Thermal Regulation Vin DPM (OK for Solar Power Source)	Temp Monitoring (Thermistor Pin)	JEITA BAT Temp Monitoring (Thermistor Pin) Temp Monitoring (Thermistor Pin) Thermal Regulation Vin DPM (OK for Solar Power Source)	JEITA BAT Temp Monitoring (Thermistor Pin) Temp Monitoring (Thermistor Pin) Thermal Regulation Vin DPM (OK for Solar Power Source)	JEITA BAT Temp Monitoring (Thermistor Pin) Temp Monitoring (Thermistor Pin) Thermal Regulation Vin DPM (OK for Solar Power Source)	Temp Monitoring (Thermistor Pin) Thermal Regulation Vin DPM (OK for Solar Power Source)
1	0.8	1	1	1	1
Standalone (RC-Settable)	Standalone (RC-Settable)	Standalone (RC-Settable)	Standalone (RC-Settable)	Standalone (RC-Settable)	Standalone (RC-Settable)
Linear	Linear	Linear	Linear	Linear	Linear
Catalog	Catalog	Catalog	Catalog	Catalog	Catalog
0 to 125	0 to 125				0 to 125
10WSON	6SOT-23	10WSON	10WSON	10WSON	10MSOP-PowerPAD
3.5	3.5	3.5	3.5	3.5	4.45
28	28	28	28	28	6.45
30	30	30	30	30	12
