DRV8701 DRV8701 H 桥栅极驱动器

• 单路H桥栅极驱动器
  • 驱动4个外部N通道金属氧化物半导体场效应应晶体管（MOSFET）
  • 支持100％脉宽调制（PWM）占空比
• 5.9V至45V工作电源电压范围
• 两个控制接口选项
  • PH / E N（DRV8701 E ）
  • P WM（DRV8701） P ）
• 可调节栅极驱动（5级）
  • 6mA至150mA拉电流
  • 12.5mA至300mA灌点流
• 支持1.8V，3.3V和5V逻辑输入
• 分流放大器（20V /V）
• 集成PWM电流调节功能
  • 限制电机浪涌电流
• 低功耗睡眠模式（9μA）
• 用于外部元件供电
  • AVDD：4.8V，最高支持30mA输出负载
  • DVDD：3.3V，最高支持30mA输出负载
• 小型封装尺寸

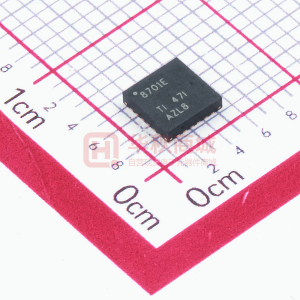

  • 24引脚薄型四方扁平无引线（VQFN）（PowerPAD）
  • 4.0mm×4.0mm×0.9mm
• 保护特性：
  • VM欠压闭锁（UVLO）
  • 电荷泵电压（CPUV）
  • 过流保护（OCP）
  • 前置驱动器故障（PDF）
  • 热关断（TSD）
  • 故障状态输出（nFAULT）

应用

• 工业有刷直流电机
• 机器人
• 家庭自动化
• 工业泵和阀
• 电动工具
< li>手持式真空吸尘器

所有商标均为其各自所有者的财产。
