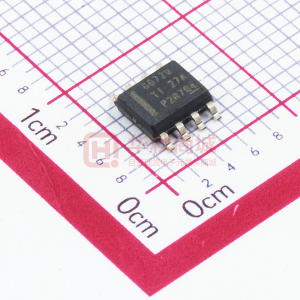

DRV8872-Q1 具有故障报告功能的汽车类 3.6A 刷式直流电机驱动器

数据:

描述

DRV8872-Q1器件是一款刷式直流(BDC)电机驱动器,适用于信息娱乐系统,HUD投影仪调整,电动移位器旋钮和压电警报驱动器。两个逻辑输入控制H桥驱动器,该驱动器由四个N沟道金属氧化物半导体场效应应晶体管(MOSFET)组成,能够以高达3.6A的峰值电流执行双向电机控制。利用电流衰减模式,可通过对输入进行脉宽调制(PWM)来控制电机转速。如果将两个输入均置为低电平,则电机驱动器将进入低功耗休眠模式。

DRV8872 -Q1器件具备集成电流调节功能。该功能基于内部基准电压以及ISEN引脚电压(与流经外部感测电阻的电机电流成正比)。该器件能够将电流限制在某一已知水平,这可显着降低系统功耗要求,并且无需大容量电容来维持稳定电压,尤其是在电机启动和停转时。

该器件针对故障和短路问题提供了全面保,包括欠压锁定(UVLO),过流保护(OCP)和热关断(TSD)。通过将nFAULT输出拉为低电平来报告故障。故障排除后,器件自动恢复正常状态。

特性

  • 符合汽车类应用的AEC-Q100标准:
    • 器件温度1级:-40℃至+ 125℃的环境运行温度范围
    • 器件人体模型(HBM)静电放电(ESD)分类等级2
    • 器件组件充电模式(CDM)ESD分类等级C4B
  • H桥电机驱动器
    • 驱动一个直流电机,一个步进电机的绕组或其他负载
  • 6.8V至
  • 565mΩ(典型值)R DS(on)(HS + LS)
  • 3.6A峰值电工驱动能力
  • 脉宽调制(PWM)控制接口
  • 集成电流调节功能
  • 低功耗休眠模式
  • 故障状态输出引脚
  • 小型封装尺寸
    • 8引脚HSOP封装,带有PowerPAD
    • 4.9mm×6mm
  • 集成保护功能
    • VM欠压闭锁(UVLO)
    • 过流保护(OCP)
    • 热关断(TSD)
    • 故障报告(nFAULT)
    • 自动故恢复

应用范围

  • 车用信息娱乐
  • HUD投影仪调整
  • 电动移位旋钮
  • 压电警报驱动器

所有商标均为其各自所有者的财产。

参数 与其它产品相比 集成 FET 的有刷直流驱动器


Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
DRV8872-Q1
6.5
45
2
3.6
1
PWM
565
2
Current Regulation
Automotive
-40 to 125
8SO PowerPAD
