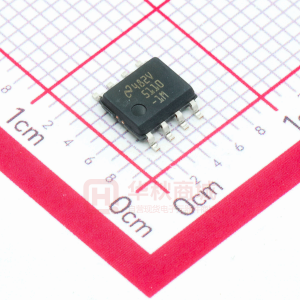

LM5110 具有负输出电压功能的双路 5A 复合成型闸极驱动器

数据:

描述

LM5110双栅极驱动器取代了行业标准栅极驱动器,提高了峰值输出电流和效率。每个“复合”输出驱动级包括并联工作的MOS和双极晶体管,它们共同从容性负载吸收超过5A的峰值。结合MOS和双极器件的独特特性,可降低驱动电流随电压和温度的变化。独立的输入和输出接地引脚提供负驱动能力,允许用户使用正VGS电压和负VGS电压驱动MOSFET栅极。栅极驱动器控制输入以专用输入地(IN_REF)为参考。栅极驱动器输出从V CC 到输出地V EE 的摆幅,相对于IN_REF,它可以是负的。还提供欠压锁定保护和关断输入引脚。驱动器可以与输入和输出并联运行,连接到驱动电流能力的两倍。该器件采用SOIC-8和热增强型WSON-10封装。

特性

  • 独立驱动两个N沟道MOSFET
  • 复合CMOS和双极性输出降低输出电流变化
  • 5A sink /3A源电流能力
  • 可以并联两个通道以使驱动电流加倍
  • 独立输入(兼容TTL)
  • 快速传播时间(25 ns典型值)
  • 快速上升和下降时间(14 ns /12 ns上升/下降,2 nF负载)
  • 专用输入接地引脚(IN_REF)分离电源或单电源操作
  • 输出从V CC 到V EE 的摆动相对于输入接地可能为负
  • 提供双同相,双反相和组合配置
  • 关断输入提供低功耗模式
  • 电源轨欠压锁定保护
  • 引脚输出兼容行业标准门驱动程序
  • 软件包:
    • SOIC-8
    • WSON-10(4 mm×4 mm)

参数 与其它产品相比 低侧驱动器


Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
LM5110 LM5111 LM5112 LM5112-Q1
2     2     1     1
MOSFET     MOSFET     MOSFET     MOSFET
5     5     7     7
3.5     3.5     3.5     3.5
14     14     14     14
14     14     14     14
12     12     12     12
25     25     25     25
TTL     TTL     TTL     TTL
Inverting
Non-Inverting
Combination
Inverting
Non-Inverting
Combination
Inverting
Non-Inverting
Inverting
Non-Inverting
0     0     0     0
Negative Output Voltage Capability     UVLO Configured to Drive PFET through OUT_A     Negative Output Voltage Capability     Negative Output Voltage Capability
Catalog     Catalog     Catalog     Automotive
-40 to 125     -40 to 125     -40 to 125     -40 to 125
SOIC
WSON
MSOP-PowerPAD
SOIC
MSOP-PowerPAD
WSON
WSON

方框图 (3)

技术文档

数据手册(1)
