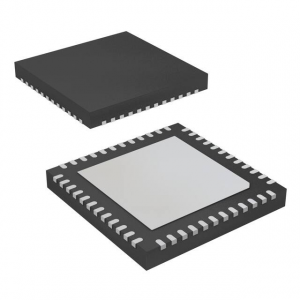

DRV8323R 具有降压稳压器和三个分流放大器的 60V 三相智能栅极驱动器

数据:

描述

DRV832x系列器件是一款适用于三相应用的集成式栅极驱动器。此类器件具有三个半桥栅极驱动器,每个驱动器都能够驱动高侧和低侧N沟道功率MOSFET.DRV832x使用集成电荷泵为高侧MOSFET生成合适的栅极驱动电压,并使用线性稳压器为低侧MOSFET生成合适的栅极驱动电压。此智能栅极驱动架构支持高达1A的峰值栅极驱动拉电流和2A的峰值栅极驱动电流.DRV832x可以使用单电源工作,并支持宽输入电源范围,包括适用于栅极驱动器的6V至60V和电压,以及适用于可选降压稳压器的4V至60V电压。

6x,3x,1x和独立输入PWM模式可简化与控制器电路的连接。栅极驱动器和器件的配置设置具有高度可配置性,可通过SPI或硬件(H /W)接口实现.DRV8323和DRV8323R器件集成了三个低侧电流检测放大器,可在驱动级的全部三个相位上进行双向电流检测.DRV8320R和DRV8323R器件集成了一个600mA降压稳压器。

提供了低功耗睡眠模式,以通过关闭大部分的内部电路实现较低的静态电流消耗。欠压锁定,电荷泵故障,MOSFET过流,MOSFET短路,栅极驱动器故障和过热情况提供内部保护功能。故障状态及故障详情可通过SPI器件型号的器件寄存器显示在nFAULT引脚上。

特性

  • 三个半桥栅极驱动器
    • 可驱动3个高侧和3个低侧N沟道MOSFET( NMOS)
  • 智能栅极驱动架构
    • 可调压摆率控制
    • 10mA至1A峰值拉电流
    • 20mA至2A峰值灌电流
  • 集成栅极驱动器电源
    • 支持100%PWM占空比
    • 高侧电荷泵
    • 低侧线性稳压器
  • 工作电压范围6V至60V
  • 可选集成式降压稳压器
    • LMR16006XSIMPLESWITCHER ®
    • 4V至60V工作电压范围
    • 0.8V至60V,600mA输出能力
  • 三个可选集成式电流检测放大器(CSA)
    • 可调增益(5,10,20,40 V /V)
    • < li>双向或单向支持
  • 提供有SPI和硬件接口
  • 6x,3x,1x和独立的PWM模式
  • < li>支持1.8V,3.3V和5V逻辑输入
  • 低功耗睡眠模式(12μA)
  • 3.3V,30mA线性稳压器
  • 紧凑QFN封装和尺寸
  • 采用电源块的高效系统设计
  • 集成式保护特性
    • VM欠压闭锁(UVLO)
    • 电荷泵欠压(CPUV)
    • MOSFET过流保护(OCP)
    • 栅极驱动器故障(GDF)
    • 热警告和热关断(OTW /OTSD)
    • 故障状态指示器(nFAULT)

所有商标均为其各自所有者的财产。

参数 与其它产品相比 无刷直流栅极驱动器


Vs (Min) (V)
Vs (Max) (V)
Gate Drive (A)
Number of Half Bridges
Current Sense Amps
Features
Control I/F
Rating
Operating Temperature Range (C)
Pin/Package
DRV8323R DRV8320 DRV8320R DRV8323
6     6     6     6
60     60     60     60
1     1     1     1
3     3     3     3
3     0     0     3
Buck Step Down Converter
Hardware Management I/F
SPI Management I/F
VDS Monitoring
Hardware Management I/F
SPI Management I/F
VDS Monitoring
Buck Step Down Converter
Hardware Management I/F
SPI Management I/F
VDS Monitoring
Hardware Management I/F
SPI Management I/F
VDS Monitoring
PWM (6x/3x/1x)     PWM (6x/3x/1x)     PWM (6x/3x/1x)     PWM (6x/3x/1x)
Catalog     Catalog     Catalog     Catalog
-40 to 125     -40 to 125     -40 to 125     -40 to 125
48VQFN     32WQFN     40VQFN     40WQFN

方框图 (3)

技术文档

数据手册(1)
