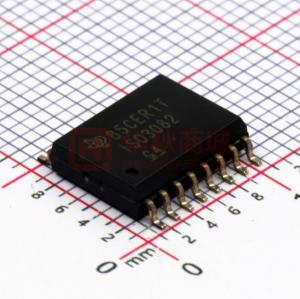

ISO3082 隔离式 5V 全双工 RS-485 收发器

数据:

描述

ISO3080和ISO3086设备是隔离的全双工差分线路驱动器和接收器,而ISO3082和ISO3088设备是用于TIA /EIA 485的隔离半双工差分线路传输器/422申请。

这些器件非常适用于长传输线,因为接地环路可以用于更大的共模电压范围。测试器件的对称隔离屏障,在总线收发器和逻辑电平接口之间为UL 1577提供500 V RMS 隔离,持续60 s。

任何有线I /O都可能受到各种来源的电噪声瞬态的影响。如果收发器和/或附近的敏感电路具有足够的幅度和持续时间,则这些噪声瞬变可能会对收发器和/或附近的敏感电路造成损坏。这些隔离器件可以显着增加保护并降低损坏昂贵控制电路的风险。

ISO3080,ISO3082,ISO3086和ISO3088设备适用于-40°C至+ 85°C。

特性

  • 达到或超过TIA /EIA RS-485要求
  • 信号速率高达20 Mbps
  • 1/8单位负载 - 总线上最多256个节点
  • 热关断保护
  • 低总线电容 - 16 pF(典型值)
  • 50 kV /μs典型瞬态抗扰度
  • 用于总线开路,短路,空闲的故障安全接收器
  • 3.3 V输入具有5 V容差
  • 总线引脚ESD保护
    • 总线引脚与GND2之间的12kV HBM
    • 总线引脚与GND1之间的6kV HBM
  • 安全相关认证:
    • 4000-V PK 基本绝缘,560V PK V IORM 符合DIN V VDE V 0884-10(VDE V 0884-10):2006-12和DIN EN 61010-1
    • 2500V RMS 隔离符合UL 1577
    • 4000 V PK 根据CSA组件验收通知5A和IEC 60950-1隔离

所有商标均为其各自所有者的财产。

参数 与其它产品相比 隔离式 RS-485 收发器


Isolation Rating (Vrms)
DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
Surge Voltage Rating (Vpk)
DIN V VDE V 0884-10 Working Voltage (Vpk)
CSA Isolation Rating (Vrms)
CSA 60950-1 Basic Working (Vrms)
CSA 61010-1 Basic Working (Vrms)
CSA 61010-1 Reinforced Working (Vrms)
Integrated Transformer Driver
Duplex
Datarate (Mbps)
Number of Nodes
ESD (kV)
Fail Safe
Operating Temperature Range (C)
Pin/Package
ISO3082 ISO15 ISO3080 ISO3086 ISO3088 ISO35
2500     2500     2500     2500     2500     2500
4000     4000     4000     4000     4000     4000
4000     4000     4000     4000     4000     4000
560     560     560     560     560     560
2800     2500     2800     2800     2800     2500
395     280     395     395     395     280
N/A     N/A     N/A     N/A     N/A     N/A
N/A     N/A     N/A     N/A     N/A     N/A
No     No     No     No     No     No
Half     Half     Full     Full     Half     Full
0.2     1     0.2     20     20     1
256     256     256     256     256     256
16     16     16     16     16     16
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
Idle
Open
Short
-40 to 85     -40 to 85
-55 to 125
-40 to 85     -40 to 85     -40 to 85     -40 to 85
-55 to 125
16SOIC     16SOIC     16SOIC     16SOIC     16SOIC     16SOIC

方框图 (2)
