TPD4E1B06 双向 4 通道高速 ESD 保护器件

数据： TPD4E1B06 4 通道超低泄露静电放电 (ESD) 保护器件数据表 (Rev. C)

描述

TPD4E1B06是一款4通道双向瞬态电压抑制器（TVS）二极管阵列。这款器件特有超低泄露电流（0.5nA）来实现精密模拟测量。±12kV接触和±15kV空气间隙ESD保护超过IEC 61000-4-2 4级要求.TPD4E1B06的0.7pF线路电容值使得它非常适合于精密模拟，USB2.0，以太网，SATA，低压差分信令（LVDS）和1394接口。

特性

超低泄漏电流0.5nA（最大值）
针对4条输入输出（I /O）线路的瞬态保护
- IEC 61000-4-2接触放电±12kV
- IEC 61000-4-2空气间隙放电±15kV
- IEC 61000-4-5浪涌3.0A（8 /20μs）
I /O电容0.7pF（典型值）
双向瞬态电压抑制器（TVS）二极管阵列
低ESD钳位电压
工业温度范围：-40°C至125°C
小型，易于走线的DRL和DCK封装

应用范围

血糖仪
平板电脑
全球定位系统（GPS）
便携式媒体播放器
电视
机顶盒

所有商标均为其各自所有者的财产。

参数与其它产品相比 ESD 保护和 TVS 浪涌二极管


Number of Channels (#)
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Interface
Features
Bi-/Uni-Directional
IO Leakage Current (Max) (nA)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (Ω)
Clamping Voltage (V)
Pin/Package

TPD4E1B06
4
0.7
7
12
15
General Purpose LVDS USB 2.0
N/A
Bi-Directional
0.5
Catalog
-40 to 125
SC70 SOT-5X3
6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3)
1
10.9
6SC70 6SOT-5X3

技术文档

数据手册（1）

TPD4E1B06 4 通道超低泄露静电放电 (ESD) 保护器件数据表 (Rev. C)

元器件购买 TPD4E1B06 相关库存

ESD抑制器

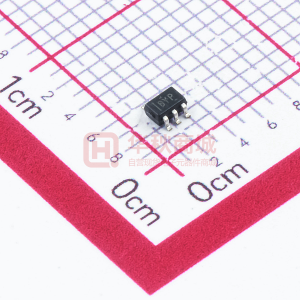

型号：TPD4E1B06DCKR 封装：SOT-363

品牌：TI 描述：ESD抑制器 VRWM=5.5V VBR(Min)=7V VC=14.5V IPP=3A Ppp=45W SC70-6

金额：￥6.48450
去购买
