CD4504B 用于 TTL 至 CMOS 或 CMOS 至 CMOS 转换的 CMOS 六路电压电平转换器

数据:

描述

CD4504B十六进制电压电平转换器由六个电路组成,它们将输入信号从V CC 逻辑电平移位到V DD 逻辑级别。要将TTL信号移至CMOS逻辑电平,SELECT输入处于V CC HIGH逻辑状态。当SELECT输入为低逻辑状态时,每个电路将信号从一个CMOS电平转换为另一个CMOS电平。

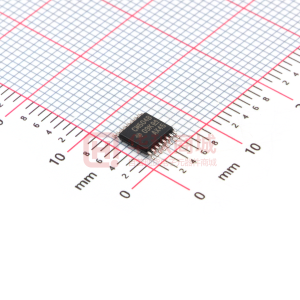

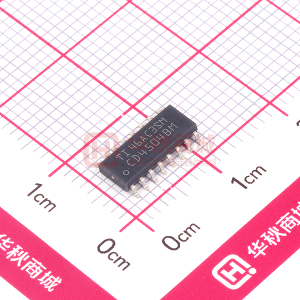

CD4504B类型采用16引脚密封双列直插式陶瓷封装(F3A后缀), 16引脚双列直插塑料封装(E后缀),16引脚小外形封装(M,M96和MT后缀),以及16引脚薄型收缩小外形封装(PW和PWR后缀)。 /p>

特性

  • 电源序列考虑因素的独立性 - V CC 可能超过V DD ;输入信号可以超过V CC 和V DD
  • 上下电平转换功能
  • 可切换输入阈值CMOS或TTL兼容性
  • 标准化对称输出特性
  • 100%静态电流测试@ 20 V
  • 全封装时18 V时最大输入电流为1μA -温度范围;在18 V和25°C时的100 nA
  • 5V,10 V和15 V参数额定值
  • 符合JEDEC标准No.1BB的所有要求,“标准规范描述? ?B ??系列CMOS器件“

从哈里斯半导体公司获得的数据表。

参数 与其它产品相比 单向电压转换


Technology Family
Bits (#)
VCC (Min) (V)
VCC (Max) (V)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
tpd @ Nom Voltage (Max) (ns)
Rating
Operating Temperature Range (C)
Pin/Package
CD4504B
CD4000
6
3
18
5
10
15
50
0.001
4.2
-4.2
No
2.9
Catalog
-55 to 125
16PDIP
16SOIC
16TSSOP
