LM5155 2.2MHz 宽输入电压范围非同步升压控制器

描述

LM5155器件是一款宽输入范围，非同步升压控制器，采用峰值电流模式控制。该器件可用于升压，SEPIC和反激式拓扑。

如果BIAS引脚连接到VCC引脚，LM5155器件可以使用最小值为2.97 V的1节电池启动。如果BIAS引脚电压高于3.5 V，它可以在输入电源电压低至1.5 V的情况下工作。

内部VCC稳压器还支持高达45 V（50 V绝对最大值）的BIAS引脚工作。开关频率可通过100 kHz至2.2 MHz的外部电阻动态编程。 2.2 MHz的开关最大限度地减小了AM波段的干扰，并允许小尺寸的解决方案和快速的瞬态响应。

该器件具有1.5 A标准MOSFET驱动器和100 mV的低电流限制阈值。该器件还支持使用外部VCC电源来提高效率。低工作电流和脉冲跳跃操作可提高轻负载时的效率。

该器件具有内置保护功能，如逐周期电流限制，过压保护，线路UVLO和热关断。 LM51551器件选项提供打嗝模式过载保护。其他功能包括低shutdownI _Q ，可编程软启动，可编程斜率补偿，精密参考，电源良好指示和外部时钟同步。

电池应用的宽输入工作范围

• 3.5V至45V工作范围
• 2.97 V至16 V当BIAS = VCC
• 当BIAS≥3.5V
• 输入瞬态保护高达50 V

<时，最小提供电源电压为1.5 V /li>

最小化电池漏极

• 低断电电流（I _Q ≤2.6μA）
• 低电流（I _Q ≤480μA）

小尺寸和低成本

• 最大开关频率2.2MHz

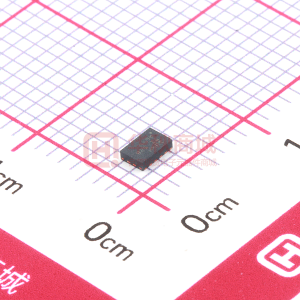

• 12引脚WSON封装（ 3 mm×2 mm）
• IntegratedError放大器允许在没有光耦合器的情况下进行初级侧调节（反激式）
• 在起动过程中最小化下冲（启停应用）

低功耗时效率更高

• 100 mV±7％低电流限制阈值
• 1.5 A峰值标准MOSFET驱动器
< li>支持外部VCC电源

避免AM波段干扰和串扰

• Optio nal时钟同步
• 动态可编程开关频率从100 kHz到2.2 MHz

集成保护功能

• 恒定峰值电流限制超过输入电压< /li>
• 可选的打嗝模式短路保护（参见设备比较表）
• 可编程LineUVLO
• OVP保护
• ThermalShutdown

精确±1％精度反馈参考

可编程额外斜率补偿

可调节软启动

< li> PGOOD指示灯

使用LM5155创建自定义设计使用WEBENCH ^® Power Designer

所有商标均为他们各自的所有者。

参数 与其它产品相比 升压控制器（外部开关）

  Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Duty cycle (Max) (%) Operating temperature range (C) Rating Type Package Group   LM5155 LM3481 LM5022 LM5122 TPS40210 1.5     2.97     6     3     4.5     45     48     60     65     52     1.5     1.275     1.25     3     5     300     500     300     100     300     1     1     1     1     1     100     100     170     50     35     2200     1000     2200     1000     1000     0.45     3.7     3.5     4       Adjustable Current Limit
Frequency Synchronization
Power Good
UVLO Adjustable     Adjustable Current Limit
Enable
Frequency Synchronization
Light Load Efficiency
Pre-Bias Start-Up
UVLO Adjustable     Enable
Frequency Synchronization
UVLO Adjustable     Enable
Frequency Synchronization
Phase Interleaving
Synchronous Rectification
UVLO Adjustable     Enable
Frequency Synchronization     93     85     90     100     95     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     Catalog     Catalog     Catalog     Catalog     Catalog       Controller     Controller     Controller     Controller     WSON | 12     VSSOP | 10     VSSOP | 10     HTSSOP | 20
HTSSOP | 24     MSOP-PowerPAD | 10
VSON | 10

方框图

•

  LM5155 - 功能方框图
