TPS63802 高电流、高效率单电感器降压/升压转换器

描述

TPS63802是一款高效率，高输出电流的降压 - 升压转换器。当输入电压高于，等于或低于输出电压时使用。在很宽的电压范围内支持高达2 A的输出电流。该器件将峰值电流限制在升压模式下的4.5 A和降压模式下的3.5 A.将器件调整到编程输出电压。根据输入电压，自动从降压变为升压操作。当输入电压近似等于输出电压时，它仍处于3周期降压 - 升压模式。转换无缝地发生，避免了模式内不必要的切换。 TPS63802采用2 mm x 3 mm封装。该器件采用微型无源元件，可将整体解决方案尺寸缩小。

特性

• 输入电压范围：1.3 V至5.5 V
  • > 1.8 V（设备启动）
  < /ul>
  • 输出电压范围：1.8 V至5 V（可调）
  • 2 IN ≥2.3V，V < sub> OUT = 3.3 V
  • 整个负载范围内的高效率
    • 11-μAOperating静态电流
    • 具有模式选择的省电模式
  • 峰值电流降压 - 升压模式架构
    • 降压，降压 - 升压和升压工作模式之间的无缝转换
    • 采用低输出电容和高输出电容工作值
    • 正向和反向电流操作
    • 启动预偏置输出
  • 安全性和稳健运行特性
    • 集成软启动
    • 过温和过压保护
    • LoadDisconnect的真正关机功能
    • 前向和后向电流限制
  • 小溶液尺寸

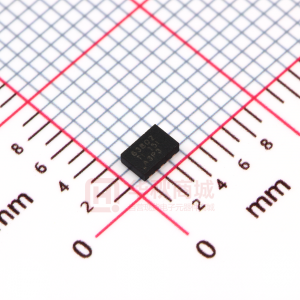

    • 2 mm x 3 mm包装尺寸
    • 小1μH感应器
    • 使用22μF最小输出电容器

  所有商标均为其各自所有者的财产。

  参数 与其它产品相比 降压/升压，反相和分离式转换器（集成开关）

    Topology Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Switch Current Limit (Typ) (A) Duty cycle (Max) (%) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Features Iq (Typ) (mA) Iout (Max) (A) Rating Type Operating temperature range (C) Package Group   TPS63802 TPS63000 TPS630250 TPS63030 TPS63050 Buck-Boost
  Buck/Boost     Buck-Boost     Buck-Boost     Buck-Boost     Buck-Boost     1.3     1.8     2.3     1.8     2.5     5.5     5.5     5.5     5.5     5.5     1.8     1.2     2.3     1.2     2.5     5     5.5     3.6     5.5     5.5     4.5     1.8     4.5     1     1     100     100     100     100     100     2500     1250     2500     2200     2500     2500     1500     2500     2600     2500     Enable
  Light Load Efficiency
  Load Disconnect
  Power Good
  Pre-Bias Start-Up
  Synchronous Rectification
  UVLO Fixed     Enable
  Frequency Synchronization
  Light Load Efficiency
  Load Disconnect
  Synchronous Rectification
  UVLO Fixed     Enable
  Light Load Efficiency
  Load Disconnect
  Output Discharge
  Synchronous Rectification
  UVLO Fixed     Enable
  Frequency Synchronization
  Light Load Efficiency
  Load Disconnect
  Synchronous Rectification
  UVLO Fixed     Adjustable Current Limit
  Enable
  Light Load Efficiency
  Load Disconnect
  Power Good
  Synchronous Rectification
  UVLO Fixed     0.011     0.04     0.035     0.025     0.045     2     0.8     2     0.5     0.5     Catalog     Catalog     Catalog     Catalog     Catalog     Converter     Converter     Converter     Converter     Converter     -40 to 125     -40 to 85     -40 to 85     -40 to 85     -40 to 85     VSON-HR | 10     VSON | 10     DSBGA | 20
  VQFN-HR | 14     SON | 10     DSBGA | 12
  VQFN-HR | 12

  方框图

  •

    TPS63802 - 功能方框图
