LM321LV 1 通道行业标准低电压运算放大器

描述

LM3xxLV系列包括单个LM321LV，双LM358LV和四个LM324LVoperational放大器或运算放大器。这些器件采用2.7 V至5.5 V的低电压工作。

这些运算放大器是LM321，LM358和LM324的替代产品，适用于对成本敏感的低电压应用。一些应用是大型电器，烟雾探测器和个人电子产品。 LM3xxLV器件在低电压下提供比LM3xx器件更好的性能，并且功耗更低。运算放大器在单位增益下稳定，在过驱动条件下不会反相。 ESD设计为LM3xxLV系列提供了至少2 kV的HBM规格。

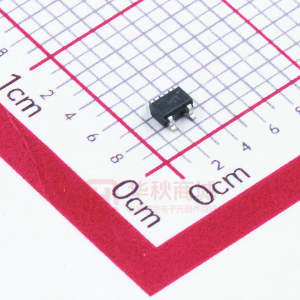

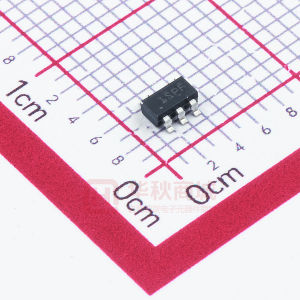

LM3xxLV系列提供具有行业标准的封装。这些封装包括SOT-23，SOIC，VSSOP和TSSOP封装。

特性

• 用于成本敏感系统的工业标准放大器
• 低输入失调电压：±1 mV
• 共模电压范围包括接地
• 单位增益带宽：1 MHz
• 低宽带噪声：40 nV /√ Hz
< li>低静态电流：90μA/Ch
• 单位增益稳定
• 工作电压为2.7 V至5.5 V
• 提供单，双和四通道变体
• 稳健的ESD规范：2 kV HBM
• 扩展温度范围：-40°C至125°C

所有商标均为其各自所有者的财产。

参数 与其它产品相比 通用 运算放大器

  Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Offset drift (Typ) (uV/C) Features Input bias current (Max) (pA) CMRR (Typ) (dB) Output current (Typ) (mA) Architecture   LM321LV LM321 LM358 LM358A LMV321 LMV321A TLV9001 1     1     2     2     1     1     1     2.7     3     3     3     2.7     2.5     1.8     5.5     32     32     32     5.5     5.5     5.5     1     1     0.7     0.7     1     1     1     1.5     0.5     0.3     0.3     1     1.7     2     In to V-     In to V-     In to V-     In to V-     In to V-
Out     In to V-
Out     In
Out     3     7     7     3     7     4     1.6     0.09     0.45     0.35     0.35     0.13     0.08     0.06     40     40     40     40     39     33     30     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     -40 to 125     -40 to 85     0 to 70     0 to 70     -40 to 125     -40 to 125     -40 to 125     SC70 | 5
SOT-23 | 5     SOT-23 | 5     PDIP | 8
SOIC | 8
SO | 8
TSSOP | 8
VSSOP | 8     PDIP | 8
SOIC | 8
TSSOP | 8
VSSOP | 8     SC70 | 5
SOT-23 | 5     SC70 | 5
SOT-23 | 5     SC70 | 5
SOT-23 | 5
SOT-23 | 6
X2SON | 5     5SC70: 4 mm2: 2.1 x 2 (SC70 | 5)
5SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 5)     5SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 5)     See datasheet (PDIP)
8SO: 48 mm2: 7.8 x 6.2 (SO | 8)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     See datasheet (PDIP)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     5SC70: 4 mm2: 2.1 x 2 (SC70 | 5)
5SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 5)     5SC70: 4 mm2: 2.1 x 2 (SC70 | 5)
5SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 5)     5SC70: 4 mm2: 2.1 x 2 (SC70 | 5)
5SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 5)
6SOT-23: 8 mm2: 2.8 x 2.9 (SOT-23 | 6)
5X2SON: 1 mm2: .8 x .8 (X2SON | 5)     4     7     7     7     5     1     0.6     Cost Optimized
EMI Hardened
Standard Amps         Standard Amps     Standard Amps     Small Size     Cost Optimized
EMI Hardened     Cost Optimized
EMI Hardened       250000     150000     100000     250000           85     80     80     65     77     95     40     20     30     30     60     40     40     CMOS     Bipolar     Bipolar     Bipolar     Bipolar     CMOS     CMOS

方框图

•

  LM321LV - 功能方框图
