ADA4932-1 低功耗差分ADC驱动器

优势和特点

高性能、低功耗
高速
-3 dB带宽：560 MHz (G = 1)
0.1 dB增益平坦度：300 MHz
压摆率： 2800 V/μs，25%至75%
0.1%快速建立时间：9 ns
低功耗：每个放大器9.6 mA
低谐波失真
SFDR：100 dBc (10 MHz)
SFDR：90 dBc (20 MHz)
低输入电压噪声： 3.6 nV/√Hz
输入失调电压：±0.5 mV（典型值）
外部可调增益
可使用小于1的增益
差分转差分或单端转差分操作
可调输出共模电压
欲了解更多特性，请参考数据手册

产品详情

ADA4932-1/ADA4932-2是AD8132的新一代产品，具有更高的性能、更低的噪声和功耗。它们非常适合用作驱动高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压，使ADA4932-1/ADA4932-2输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4932-1/ADA4932-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4932-1/ADA4932-2采用ADI公司专有的硅-锗(SiGe)互补双极性工艺制造，可实现低失真、低噪声水平以及低功耗特性。

A低失调和出色的动态性能使得ADA4932-1/ADA4932-2特别适合各种数据采集与信号处理应用。

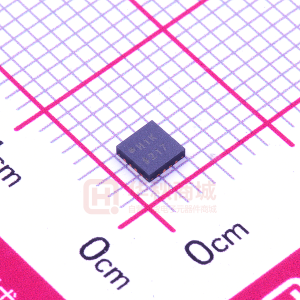

ADA4932-1采用16引脚LFCSP封装；ADA4932-2采用24引脚LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。ADA4932-1/ADA4932-2的额定工作温度范围为−40°C至+105°C。两个器件的电源电压范围为+3 V至±5 V。
