LT3580 具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器

数据:

优势和特点

  • 2A 内部电源开关
  • 可调开关频率
  • 用单个反馈电阻器设定 VOUT
  • 可同步至外部时钟
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 宽输入电压范围:2.5V 至 32V
  • 低 VCESAT 开关:在 1.5A  时为 300mV (典型值)
  • 集成软起动功能
  • 可以容易地配置成一个升压或负输出转换器
  • 可由用户进行配置的欠压闭锁 (UVLO)

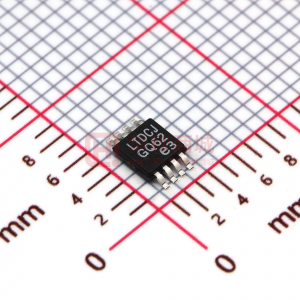

  • 纤巧型 8 引脚 3mm x 3mm DFN  封装和 8 引脚 MSOP 封装



产品详情

LT®3580 是一款 PWM DC/DC 转换器,包含一个内部 2A、42V 开关。可以通过配置使 LT3580 成为一个升压、SEPIC 或负输出转换器。由于能够从一个 5V 输入产生 12V/550mA 或 -12V/350mA 输出,因而使得 LT3580 成为许多局部电源设计的理想选择。
LT3580 具有一个可调的振荡器,由一个连接在 RT 引脚和地之间的电阻器来设定。此外,也可使 LT3580 与一个外部时钟同步。该器件的自由运行或同步开关频率范围可以设定在 200kHz 至 2.5MHz 之间。
LT3580 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。
另外还集成了诸如频率折返和软起动等附加功能。LT3580 采用纤巧型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。




应用


  • VFD 偏置电源
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源



方框图
