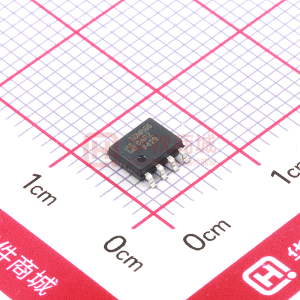

ADM8660 具有低功耗关断引脚的CMOS开关电容电压转换器

优势和特点

ADM660: 使输入电源电压反相或加倍
ADM8660: 使输入电源电压反相
输出电流：100 mA
关断功能(ADM8660)
2.2 µF或10 µF电容

0.3 V 压降（30 mA负载）
采用+1.5 V至+7 V电源供电
低功耗CMOS：600 µA静态电流
可选电荷泵频率(25 kHz/120 kHz)
MAX660、MAX665、ICL7660的引脚兼容升级器件
提供16引脚TSSOP封装

产品详情

ADM660/ADM8660是一款电荷泵电压转换器，可用来将输入电源电压反相，使V_OUT = -V_IN 或将它加倍（仅限ADM660），使V_OUT = 2 x V_IN。 +1.5 V至+7 V范围内的输入电压可以反相为-1.5 V至-7 V输出电压。这种反相方案非常适合在单电源系统中产生负供电轨。电荷泵只需用两个较小的外部电容。50 mA以下输出电流可以实现90%以上的功效，100 mA输出电流则可以实现80%以上的功效。

利用频率控制(FC)输入引脚，可选择25 kHz或120 kHz的电荷泵工作频率，以便优化电容大小和静态电流。选择25 kHz时，适合用10 µF外部电容，而选择120 kHz时，电容大小可减至2.2 µF。ADM660上的振荡器频率也可以利用与OSC输入相连的外部电容进行控制，或利用外部时钟驱动OSC输入进行控制。在需要较高电源电压的应用中，可以利用ADM660使输入电压加倍。对于2.5 V至7 V输入电压，可实现5 V至14 V输出电压，输出电流最高达100 mA。

ADM8660采用低功耗关断(SD)引脚代替外部振荡器(OSC)引脚。该引脚可以用来禁用该器件，将静态电流降至300 nA。
