AD9267 10 MHz带宽、640 MSPS双通道连续时间Σ-Δ型调制器

数据:

优势和特点

  • 信噪比(SNR):83 dB (85 dBFS)(最高10 MHz输入)
  • 无杂散动态范围(SFDR):−88 dBc(最高10 MHz输入)
  • 噪声系数:15 dB
  • 输入阻抗:1 kΩ
  • 功耗:416 mW
  • 10 MHz实数或20 MHz复数带宽
  • 1.8 V模拟电源供电
  • 欲了解更多特性,请参考数据手册

产品详情

AD9267是一款双通道连续时间(CT) Σ-Δ型调制器,在10 MHz实数或20 MHz复数带宽内可实现-88 dBc的动态范围。高动态范围、宽带宽和连续时间Σ-Δ调制器架构所独有的特性使得AD9267成为无线通信系统的理想解决方案。

AD9267具有阻性输入阻抗,可显著降低对驱动器放大器的要求。此外,32倍过采样五阶连续时间环路滤波器可衰减带外信号和混叠,因而输入端无需外部滤波器。噪声系数低至15 dB,对前端信号链器件的线性要求得以降低。它还具有高动态范围,因而无需自动增益控制(AGC)环路。

采用一个差分输入时钟来控制所有内部转换周期。外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。数字输出数据以二进制补码格式通过4位LVDS以640 MSPS速率提供。一个数据时钟输出(DCO)用来确保接收逻辑具有正确的锁存时序。为了消除带外噪声、降低采样速率,4位调制器输出端可能需要附加数字信号处理装置。

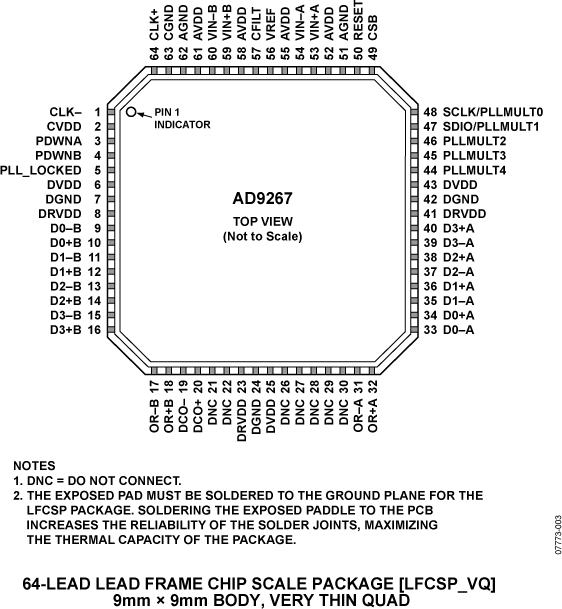

AD9267采用1.8 V电源供电,功耗为416 mW。AD9267采用64引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

  1. 连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。
  2. 无源输入结构可降低对驱动器放大器的要求,或者省去驱动器放大器。
  3. 32倍过采样比和高阶环路滤波器可提供出色的混叠抑制性能,降低对抗混叠滤波器的要求,或者省去抗混叠滤波器。
  4. 采用1.8 V单电源供电。
  5. 标准串行端口接口(SPI)支持各种产品特性和功能。
  6. 引脚数少,配有高速LVDS接口和数据输出时钟。

应用

  • 基带正交接收机:CDMA2000、W-CDMA、多载波GSM/EDGE、802.16x、LTE
  • 正交采样仪表

方框图
