AD9235 12位、20/40/65 MSPS、3 V 模数转换器（ADC）

优势和特点

• +3 V单电源供电（2.7 V至3.6 V）
• 信噪比（SNR）：
  70 dBc（至Nyquist频率、65 MSPS）
• 无杂散动态范围（SFDR）：
  85 dBc（至Nyquist频率、65 MSPS）
• 低功耗：300 mW （65 MSPS）
• 片内基准电压源和SHA

• 差分输入、500 MHz带宽
• 微分非线性（DNL）：±0.4 LSB
• 灵活的模拟输入范围：1 V p-p至2 V p-p
• 数据格式：偏移二进制或二进制补码
• 时钟占空比稳定器
• 引脚排列可升级至AD9215、AD9236、AD9245

产品详情

AD9235属于单芯片、12位、20/40/65 MSPS模数转换器（ADC）系列，采用3 V单电源供电，该系列均内置一个高性能采样保持放大器（SHA）和基准电压源。AD9235采用多级差分流水线架构，内置输出纠错逻辑，在20/40/65 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9235的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个单端时钟输入来控制所有内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。数字输出数据格式为标准二进制或二进制补码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

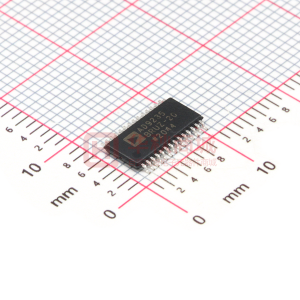

AD9235采用先进的CMOS工艺制造，提供28引脚超薄紧缩小型封装（TSSOP）和32引脚芯片级封装（LFCSP），额定温度范围为-40°C至+85°C工业温度范围。

方框图
