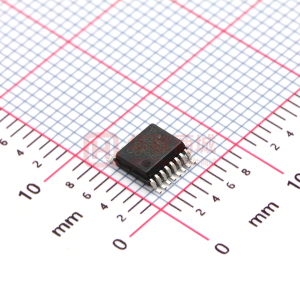

CM2009 VGA端口伴侣电路

CM2009连接嵌入在PC中的视频图形控制器，图形适配卡或机顶盒以及VGA或DVI-I端口连接器。 CM2009为所有信号提供ESD保护，为DDC信号提供电平转换，为SYNC信号提供缓冲。视频，DDC和SYNC线路的ESD保护采用低电容电流控制二极管实现。所有ESD二极管均设计用于安全处理IEC-61000-4-2 Level 4规定的高电流尖峰（如果存在C
则为±8KV接触放电，否则为±4KV）。 DDC信号引脚的ESD保护设计用于在连接到上电的监视器时关闭器件时防止“反向电流”。为VIDEO，DDC和SYNC通道提供单独的正电源轨，以便于与低压视频控制器IC连接，从而在多电源电压环境中提供设计灵活性。两个非反相驱动器为来自视频控制器IC（SYNC1，SYNC2）的HSYNC和VSYNC信号提供缓冲。这些缓冲器接受TTL输入电平并将其转换为在地和V |之间摆动的CMOS输出电平，通常为5V。此外，每个驱动器都有一个连接到SYNC_OUT引脚的串联终端电阻（R
），省去了视频电缆HSYNC和VSYNC线路通常所需的外部终端电阻。有三个版本具有不同的RT值，允许端接通常为65Ω（CM2009-00）或15Ω（CM2009-02）。 15Ω（CM2009-02）版本通常需要两个外部电阻，可以选择这些电阻以完全匹配视频电缆的SYNC线的特征阻抗。当DDC控制器在低于监视器的电源电压下工作时，两个N沟道MOSFET提供所需的电平转换功能。这些MOSFET的栅极端子（V
）应连接到电源轨 包括ESD保护，电平转换，缓冲和同步阻抗匹配 7通道ESD保护适用于符合IEC-61000-4-2 4级ESD要求的所有VGA端口连接器引脚（±8kV接触放电） VIDEO线路上ESD保护二极管的负载电容非常低，最大4pF 为DDC_CLK和DDC_DATA通道提供的双向电平转换N通道FET 用于HSYNC和VSYNC线的5V驱动器
