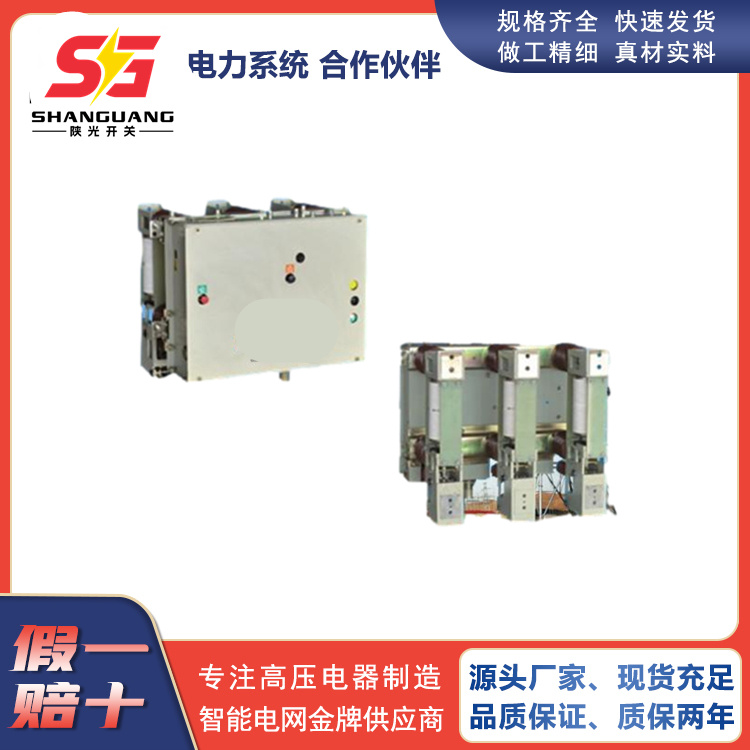

ZN65A–12系列户内高压真空断路器可方便配用于JYN1，KYN2，KYN18C，XGN2， GG1A，KGNB12等多种柜型

一.户内真空断路器概述：


陕西平高智能电气有限公司生产的ZN65-12型断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而受到电力部门的完全认可，在7.2kV～12kV范围内，真空断路器以占绝对优势，并在很短的时间内会完全取代油（或少油）断路器。

九十年代以来，国外著名的公司纷纷推出新一代12kV真空断路器，如德国SIEMENS公司推出的3AH1～3AH5系列真空断路器，ABB公司推出的VD4型真空断路器，日本三菱公司推出的VK型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，外观精美，适合目前电力行业的发展要求。

随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和国际上真空断路器技术发展的最新发展趋势自行研制开发的ZN65A-12型新一代系列户内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用在交流50Hz（60Hz），12kV及以下的电力系统中。

陕西平高智能电气有限公司ZN65A–12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试验。

二.ZN65A-12/T630~4000-20~63系列交流高压真空断路器技术参数（表1）

注：(1)★ 分-0.3s-合分-180s-合分   ☆ 分-180s-合分-180s-合分

(2)括号内参数为配SIEMENS公司,无锡SIEMENS公司,美国西屋公司真空灭弧室参数。

1.断路器装配调整后，其机械特性参数应符合表2数据

注：ZN65A-12/T4000-63平均合闸速度要求为合闸前6mm的数值。

2.储能电机（采用单相串激电动机），其技术数据见表3。

3.分合闸线圈技术数据见表4

注：括号内数据为ZN65A-12/T4000-63所采用的合分闸线圈数值。

三.使用环境要求：

周围空气温度上限不高于+40°C、下限不低于-10°C；

海拔不超过1000m。该产品使用在7.2kV系统中时，通过计算校核，使相对湿度应控制在日平均值不大于95%，月平均值不大于90%；

饱和蒸气压应控制在日平均值不大于2.2×10MPa，月平均值不大于1.8×10MPa；

安装地点应无经常性的剧烈震动；

周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；

安装场所应保持干燥、清洁。

一.ZN65A-12真空断路器技术特点

1.采用整体式布局：提高了整机的加工与装配精度、稳定性、可靠性，用户在不经调试的情况下直接投入运行。

2.适配性好：可方便配用于JYN3，KYN3，KYN18C，XGN2， GG1A，KGNB12等多种柜型。

3.规格齐全,成系列化：ZN65A-12型断路器额定短路开断电流从20kA到63kA，额定电流从630A-4000A。额定短路开断电流和额定电流不同时，只有真空灭弧室、上下支座、合闸簧、触头压力簧、分闸簧和储能电机等个别另部件不同，其余另部件在各规格都能通用。相距不同时仅框架和大轴不同。断路器外形及安装尺寸也仅有三种，大大方便用户的选用。

4.单元模块化设计：断路器机构箱内按功能进行单元模块化设计分为六个单元，即合闸功能单元、分闸功能单元、传动功能单元、控制功能单元、状态指示功能单元及联锁功能单元,提高了产品的可靠性，易于装配、维护及组织规模化生产。

5.独特的变直传动机构：采用独特的变直传动机构驱动真空灭弧室动触头，该传动机构将触头簧从运动部分分离，使得运动系统中各传动环节的质量及转动惯量大大减小，降低了合、分闸功，使得各传动环节及主回路的寿命长。同时还可减小主回路水平方向上的受力，三相主回路运动同期性好。

6.操动机构：断路器操动机构为电动机通过两级蜗轮副传动带动贮能轴拉伸合闸簧贮能，传动平稳，噪音低。同时，可通过第二级蜗轮副手力贮能，结构简单，操作轻松。操动机构在使用中不须再加油润滑。

7.控制回路功能更强：增设有防跳回路，信号采集回路，便于计算机集中监测和控制。

8.绝缘水平高：开断后断口工频耐压48kV/1min，冲击耐压85kV；有机绝缘件表面爬电距离≥240mm,无机绝缘件表面爬电距离≥216mm，高于国外同类产品要求。

9.技术参数高：

机械寿命长，达20000次。

额定短路关合电流（峰值）及额定动稳定电流（峰值）值高：31.5 kA 达100kA，40 kA达130kA，63 kA 达160kA，发电机出口断路器达176 kA。

短路开断次数多：31.5kA及以下规格断路器开断次数为50次，40kA开断次数为30次，63kA开断次数为20次，发电机出口断路器开断次数为8次。

10.ZN65A-12/T4000-63及发电机出口断路器除了具有ZN65A-12系列断路器的特点的同时，还有以下独特的特点：

主回路部分采用双支持绝缘子支撑，外观精美,主回路强度高，承受电动力能力强，经试验完全满足动稳定的需要，同时使得安装钢板的加工工艺性很好。

上、下支架采用T2铸铜铸造，足够的散热面积解决了大电流长期工作的发热问题，使该断路器能满足1.1倍额定电流温升试验的要求(KGNB12柜中不加风机满足)。

断路器传动主轴采用花键轴与各拐臂片联结，使得各拐臂片的孔与孔之间位置精度高，装配方便。

二.搬运

1.拆除包装箱拆除包装箱时一定要使包装箱处于正常的堆放状态，不能倒置或侧放。

拆除包装箱的作业应在室内进行，以防止户外的雨水和风沙对断路器造成损坏。

箱内产品的任何部位都不允许在拆除包装箱时被损坏或碰伤。断路器从包装箱内取出后应按照图六所示的姿势摆放在平整的工作台案或专用的拖盘上，不允许将断路器违反“图六”所示姿势任意摆放，更不允许直接将断路器摆放在地面上。
