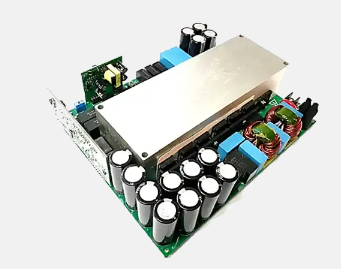

该参考设计演示了如何应用 Wolfspeed 的 650V E 系列碳化硅 MOSFET 来创建高功率密度电动汽车 (EV) 车载充电器 (OBC)。该设计利用 TO-247 封装中完全符合汽车标准且具有 PAPP 功能的 E3M0060065D/K 碳化硅 MOSFET 的高频开关功能，以创建更小的尺寸；更轻且更具成本效益的系统。该参考设计作为综合设计包提供，可用作新碳化硅设计的起点。
该设计实现：
- 峰值效率达 96.5%
- 功率密度为 53W/in^3 或 3KW/L
规格
- 90V 至 265V 之间的通用单相输入电压
- 输出电压250V-450V DC
- 充电模式下18A输出电流
- 使用 CCM 图腾柱双向拓扑的前端 AC/DC PFC，工作频率为 67Khz
- 工作频率为 148-300KHz 的双向 DC/DC CLLC 谐振转换器
- 恒流；恒压或恒功率模式
- 独特的集成散热器设计可消除 MOSFET 的热量；变压器和电感器
- CAN接口
