关于FPGA芯片结构的简单介绍

（文章来源：OFweek）

FPGA是英文Field Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、EPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点

FPGA芯片主要由三部分组成，分别是IOE（input output element，输入输出单元）、LAB（logic array block，逻辑阵列块，对于Xilinx称之为可配置逻辑块CLB）和Interconnect（内部连接线）。

IOE是芯片与外部电路的物理接口，主要完成不同电气特性下输入/输出信号的驱动与匹配要求，比如从基本的LVTTL/LVCMOS接口到PCI/LVDS/RSDS甚至各种各样的差分接口，从5V兼容到3.3V/2.5V/1.8V/1.5V的电平接口，下面是ALTERA公司的Cyclone IV EP4CE115F29设备的IOE结构

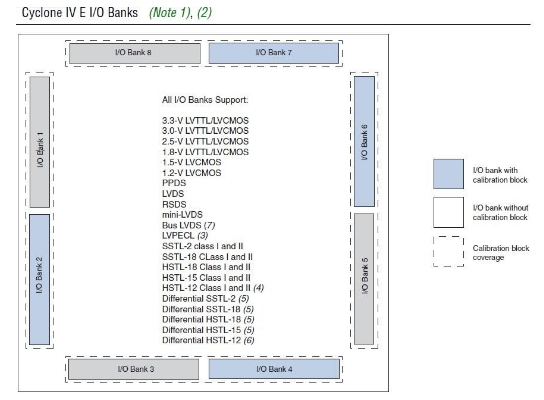

FPGA的IOE按组分类，每组都能够独立地支持不同的I/O标准，通过软件的灵活配置，可匹配不同的电器标准与IO物理特性，而且可以调整驱动电流的大小，可以改变上/下拉电阻，Cyclone IV设备有8个IO blank（组），见下图：

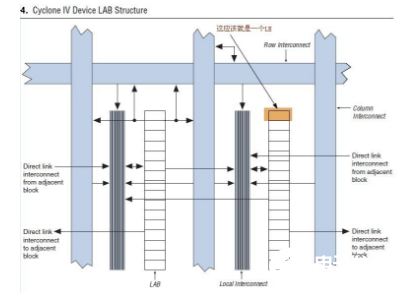

LAB是FPGA的基本逻辑单元，其实际的数量和特性依据所采用的器件的不同而不同，EP4CE115F29设备的每个LAB的布局包括16个LE、LAB控制信号、LE carry chains、Register chains和Local interconnect，其LAB结构图如下：

LE是Cyclone IV设备最小的逻辑单元，每个LE主要有LUT和寄存器组成的，

查找表LUT（Look-Up-Table）其本质是一个静态存储器SRAM，目前FPGA多采用4输入的LUT，每个LUT可以看作一个有4位地址线的16x1的RAM。当我们通过原理图或HDL语言描述了一个逻辑电路后，FPGA开发软件会自动计算逻辑电路的所有可能的结果，并把结果事先写入RAM。这样，在FPGA工作时，每输入一个信号进行逻辑运算就等于输入一个地址进行查表，找出地址对应的内容，然后输出。

FPGA内部连接线很丰富，根据数据手册的描述，主要有图3中的Row interconnect、column interconnect、Direct link interconnect、和Local interconnect和Register chain interconnect（寄存器之间连接的连接线）。

内部连接线联通FPGA内部的所有单元，而连线的长度和工艺决定着信号再连接线上的驱动能力和传输速度。在实际开发中，设计者不需要直接选择连接线，布局布线器可自动地根据输入逻辑网表（这由综合生成）的拓扑结构和约束条件选择连接线来连通各个逻辑单元，所以，从本质上来说，布线资源的使用方法和设计的结果有密切和直接、直接的关系。
