[组图]无线话筒（9018）

无线话筒，像一台微型广播电台，发射的电波能够覆盖周围数百平方米的面积。本文介绍的无线话筒是一个调频发射机，用一台调频收音机接收，在十几米范围内能清晰地收到无线话筒发射出来的声音信号。 　　 电原理见图2-10-1，图2-10-2是电路板。T1、C2、C3、C4、L1、C6组成振荡器，振荡频率受到话筒送来的声音信号控制，变化的振荡波信号送到T2，进行放大后从天线向空中发射。

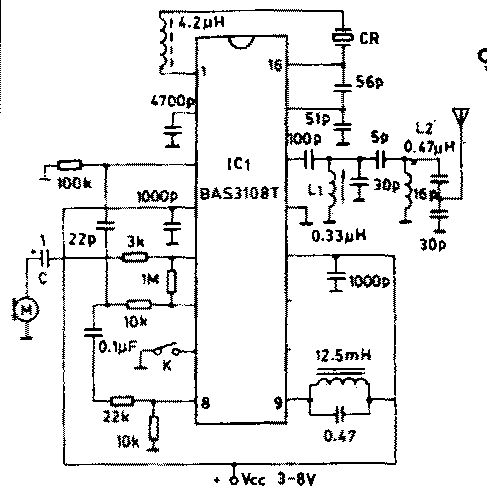

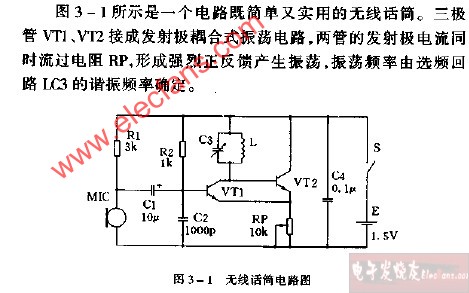

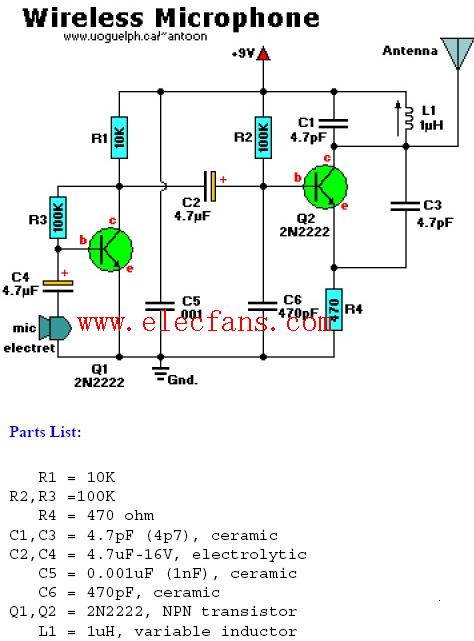

图　2-10-1 图　2-10-2
认一认
名称 电路符号 实物图 备注 电阻 R 　 电容 　 电解电容 引线有正负极性 三极管 三根引线不能 互换使用 线圈 　 话筒 　 干电池
测一测
1．测电阻（R），方法见图2-10-3，万用表量程置Ω档×1K处，调零。测得R1约1K，R2约15K，R4约10K。万用表量程置×10K处，调零。测得R3约200Ω，R5约56Ω。
图　2-10-3　　　　　　　　　　图　2-10-4
2．测电解电容C1，方法见图2-10-4。表棒刚接触电容引线时，指针有较大幅度的摆动，然后回到原来位置。否则，表示漏电大不能用。 　　3．测电容C1、C2，方法见图2-10-5。表棒刚接触电容引线时，指针摆动后回到原来位置，其它电容均为小容量电容，用×1K档测量指针偏转不明显。 　　4．测晶体管（T），方法见图2-10-6。万用表量程置NPN档，将二极管的e、b、c插入万用表NPN档的e、b、c中，（hFE）值大于80。
图　2-10-5　　　　　　　　　　　图　2-10-6
试一试
1.自制线圈L1、L2。 　　L1用直径0.41毫米漆包线，在直径为3毫米的圆珠笔芯上平绕7圈，其中在第四圈处刮去一些漆，焊上一段电线作为抽头。L2以同样的方法平绕6圈，脱胎后在线圈的两端引 线处刮去油漆以便上锡。 　　2.将各元件的引线刮净、上锡待用，装配各元件时，引脚 要尽量矩，元件贴近电路板。 　　3.装焊R1、R2、R3、R4、R5。 　　4.装焊C1，引线有正、负极不要搞错，装C2、C3、C4、C5、C6、C7、C8、C9。 　　5.装三极管T1、T2。三极管e、b、c线不能弄错。装 电池夹，注意正负极。 　　6.装焊L1、L2，最后装焊话简，话筒的引线有极性，不能装错。见图2—10—7。 　　7.一段长30厘米左右的软线作为天线焊在电路板的L2处。仔细核对电路图，确认无误后接上电源。
8.打开调频收音机，把无线话筒靠近收音机，在88—108MH2范围内收听，若收听不到，调整L1的长矩。调整时应避开当地广播电台的接收位置。若还收不到，应检查电路是否起振，将万用表置V档2.5处，接到R3端，若发现指针反向偏转，只要对换表棒即可。若电路起振，指针会有轻微抖动。收到后逐渐拉大距离继续调整L2，直到声音响亮清晰为止。 　　 本制作要求较高，制作时要仔细、耐心。只要元件完好，安 装无误，一般都能成功。	图　2—10—7
想一想
无线话筒除了作为话筒外，还能应用到哪些方面？
