ADC128S102 是德州仪器（TI）推出的一款 12 位分辨率、8 通道、1 MSPS 采样率的逐次逼近型模数转换器（SAR ADC），支持 SPI 接口通信。以下是一个基础的应用范例和配置说明：
硬件连接示例
假设将 ADC128S102 连接到微控制器（如 STM32 或 Arduino）：
- 电源：
VCC接 3.3V 或 5V（根据 ADC 规格）GND接共地VREF接参考电压（如 3.3V，决定 ADC 量程）
- SPI 接口：
CS（片选） → MCU 的 GPIO 引脚（如 PA4）SCLK（时钟） → MCU 的 SPI 时钟引脚（如 PA5）DIN（数据输入） → MCU 的 MOSI 引脚（如 PA7）DOUT（数据输出） → MCU 的 MISO 引脚（如 PA6）
软件配置步骤
-
初始化 SPI：
- 设置 SPI 模式为 Mode 0（CPOL=0, CPHA=0）或 Mode 1（CPOL=0, CPHA=1），具体需参考 ADC 时序图。
- 时钟频率 ≤ 16 MHz（ADC128S102 最大支持 16 MHz SCLK）。
- 数据格式为 16 位帧（MSB 优先）。
-
读取 ADC 通道的代码逻辑：
// 以读取通道 0 为例 uint16_t read_adc_channel(uint8_t channel) { uint16_t config = channel << 4; // 通道号放在高 3 位（bit15~bit13） uint16_t adc_data = 0; // 拉低 CS 使能通信 CS_LOW(); // 发送 16 位配置字（高 3 位为通道选择，其余位可置 0） spi_transfer((config >> 8) & 0xFF); // 发送高字节 spi_transfer(config & 0xFF); // 发送低字节 // 接收 16 位 ADC 数据（高 12 位有效） adc_data = spi_transfer(0x00) << 8; // 读取高字节 adc_data |= spi_transfer(0x00); // 读取低字节 // 拉高 CS 结束通信 CS_HIGH(); return (adc_data >> 4) & 0x0FFF; // 取高 12 位有效数据 }
关键注意点
- 时序匹配：
- ADC128S102 的 SPI 数据在 SCLK 的下降沿采样，需确保 MCU 的 SPI 模式与 ADC 时序一致。
- 通道选择：
- 配置字的高 3 位（bit15~bit13）用于选择通道（0~7），对应二进制
000~111。
- 配置字的高 3 位（bit15~bit13）用于选择通道（0~7），对应二进制
- 参考电压：
- 实际电压值计算：
Voltage = (ADC_Value / 4095) * VREF（12 位精度）。
- 实际电压值计算：
- 噪声抑制：
- 在 VREF 和 GND 之间添加 10μF 和 0.1μF 电容，以提高稳定性。
应用场景
- 多通道传感器数据采集（温度、压力等）
- 电池电压监测
- 工业控制系统中的模拟信号处理
如果需要更详细的代码或特定平台的实现（如 Arduino、STM32 HAL 库），可以进一步补充说明！

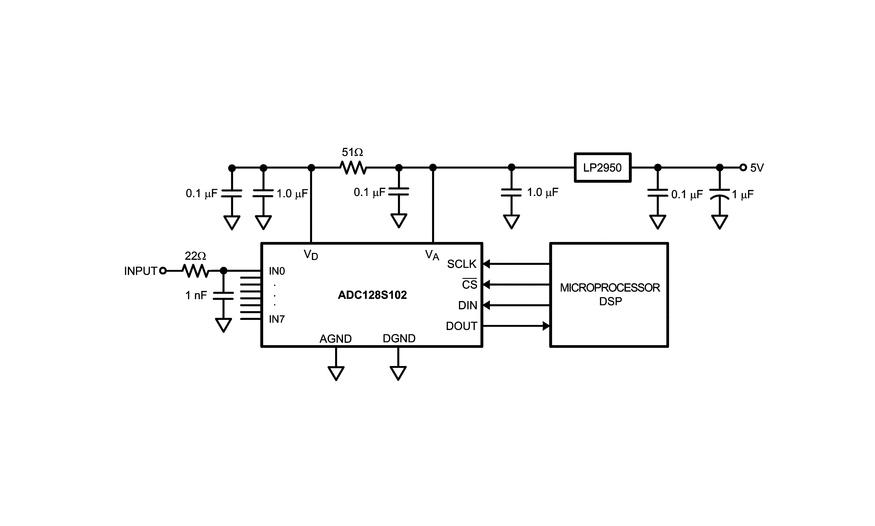

ADC128S102：8通道、500 - 1Msps、12位A/D转换器的深度解析
在电子设计领域，A/D转换器是连接模拟世界和数字世界的桥梁，其性能的优劣直接影响到整个系统的精度和稳定性。今天，我们就来深入探讨一款性能出色的A/D转换器——ADC128S102。 文件下载
2025-11-30 15:17:03
ADC128S102
ADC128S102 8-Channel, 500-ksps to 1-Msps, 12-Bit A/D Converter datasheet (Rev. G)
2022-11-04 17:22:44

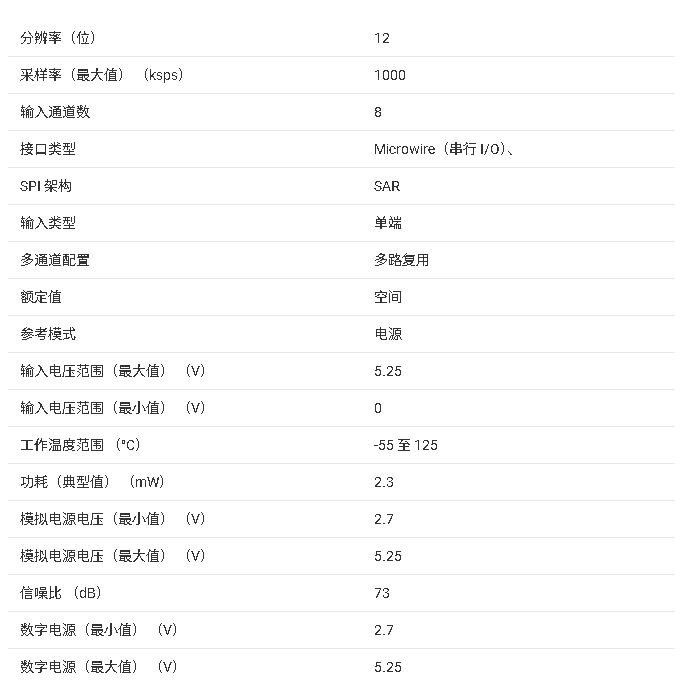

ADC128S102QML-SP 数据手册全文总结
ADC128S102设备是一款低功耗、八通道CMOS 12位模数转换器，规格为50 kSPS转1 MSPS。该转换器基于逐次近似寄存器架构，内部设有轨迹保持电路。该设备可配置为在IN0至IN7输入处
2025-11-25 10:37:34

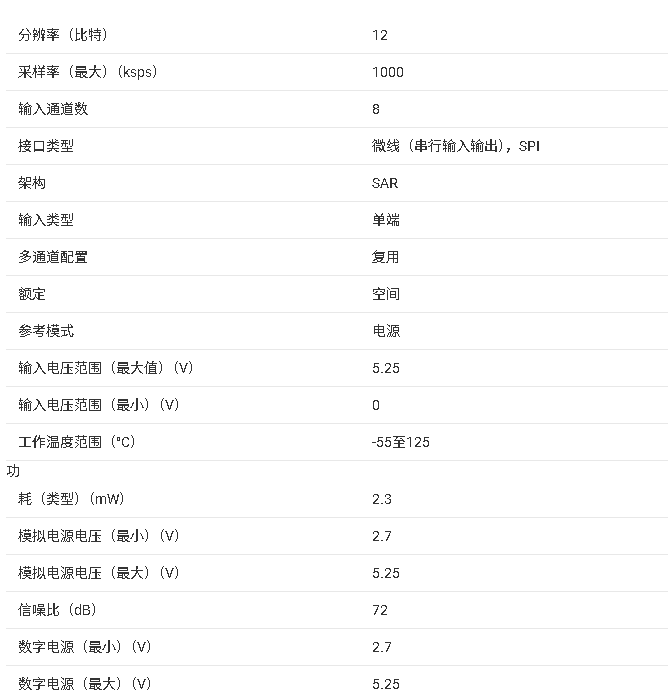

ADC128S102-SEP 技术文档总结
ADC128S102-SEP是一款低功耗、8通道、CMOS、12位模数转换器（ADC），额定转换吞吐率为50 kSPS至1 MSPS。该转换器基于逐次逼近寄存器 （SAR） 架构，具有内部跟踪保持电路。该器件可配置为在输入 IN0 至 IN7 处接受多达 8 个输入信号。
2025-10-30 14:06:11
ADC128S102QML - SP：辐射加固8通道12位A/D转换器的技术剖析
ADC128S102QML - SP：辐射加固8通道12位A/D转换器的技术剖析 在电子工程师的设计生涯中，选择合适的A/D转换器是许多项目成功的关键一步。今天我们要深入探讨的是Texas
2026-02-05 15:05:02
ADC128S052：高性能12位A/D转换器的深度解析
在电子工程师的日常设计中，模拟 - 数字转换器（ADC）是连接现实世界模拟信号与数字系统的关键桥梁。今天，我们将深入探讨德州仪器（TI）的两款明星产品：ADC128S052与ADC128S
2025-11-30 14:53:23
TI模数转换器 (ADC)ADC128S102
2022-12-02 14:40:49

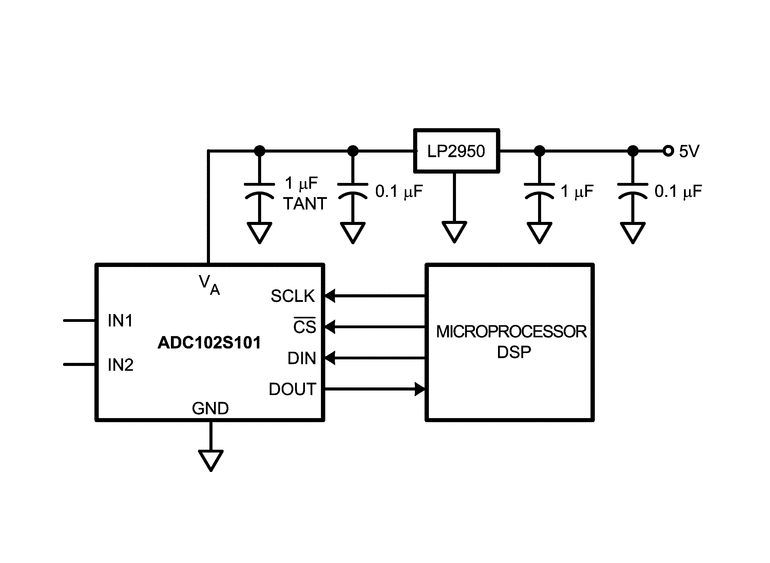

ADC102S101：高性能10位A/D转换器的深度解析
在电子设计领域，A/D转换器是连接模拟世界和数字世界的桥梁，其性能直接影响到整个系统的精度和稳定性。今天，我们就来深入探讨德州仪器（TI）的一款优秀产品——ADC102S101，一款2通道
2025-12-02 11:13:08

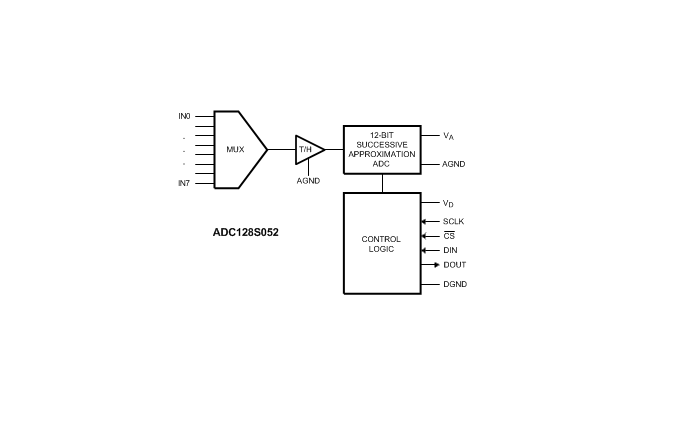

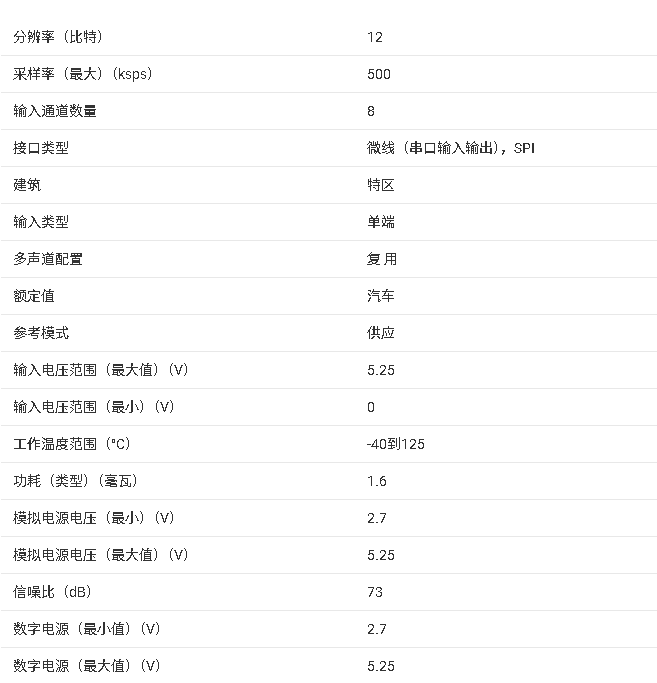

ADC128S052/ADC128S052-Q1 8 通道高速低功耗 ADC 产品总结
ADC128S052x 是一款低功耗、八通道 CMOS 12位模拟转数字设备 转换为吞吐量的转换器规定为 从200千每秒到500千千每秒。该转换器基于逐次近似寄存器 采用内部轨道保持电路的架构。它可以配置为最多可接受八人 输入信号位于IN0至IN7。
2025-11-19 14:07:28

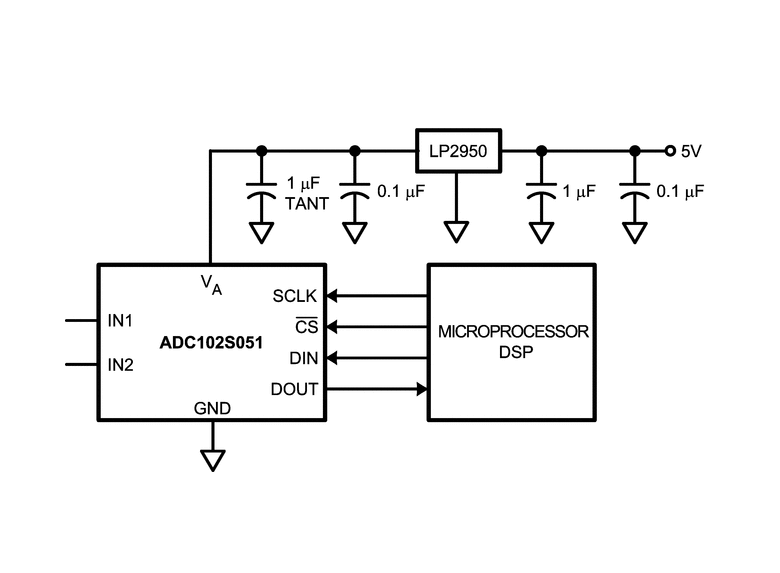

解析ADC102S051：低功耗10位双通道A/D转换器的卓越之选
在电子设计领域，A/D转换器是连接模拟世界和数字世界的关键桥梁。今天，我们要深入探讨一款来自德州仪器（TI）的低功耗、高性能A/D转换器——ADC102S051。它在便携式系统、远程数据采集以及
2025-12-03 10:51:19

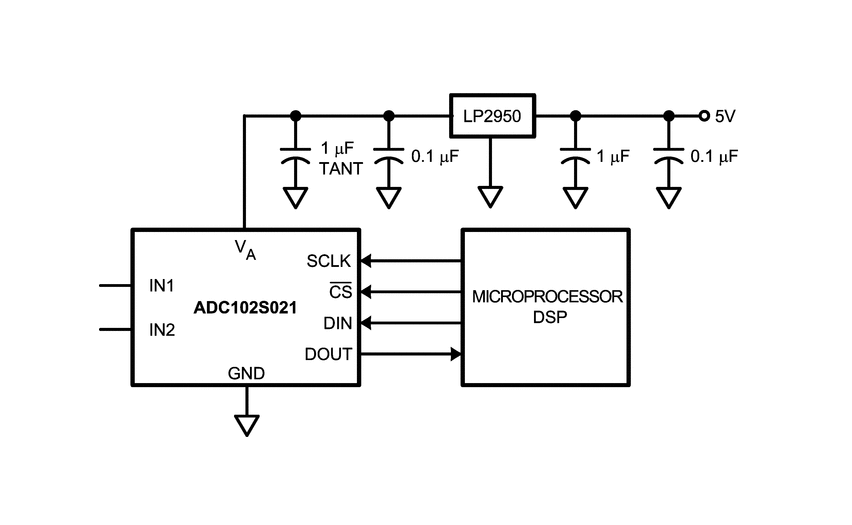

深入剖析ADC102S021：低功耗10位A/D转换器的卓越之选
来自德州仪器（TI）的低功耗、高性能10位A/D转换器——ADC102S021。 文件下载： adc102s021.pdf 产品概述 ADC102S021是一款具有高速串行接口的低功耗、双通道CMOS 10位模拟 - 数字转换器。与传统仅在单一采样率下规定性能的做法不同，它在50 ksps至2
2025-12-02 10:38:36
ADC128S102WGRQV
ADC128S102WGRQV - 8-Channel, 50 kSPS to 1 MSPS, 12-Bit A/D Converter - National Semiconductor
2022-11-04 17:22:44
DS34S102GN+ DS34S102GN+ - (Maxim Integrated) - 专用 IC
电子发烧友网为你提供()DS34S102GN+相关产品参数、数据手册，更有DS34S102GN+的引脚图、接线图、封装手册、中文资料、英文资料，DS34S102GN+真值表，DS34S102GN+管脚等资料，希望可以帮助到广大的电子工程师们。
2022-11-16 19:55:45
ADC128S102EVAL
ADC128S102EVAL - 8-Channel, 500 kSPS to 1 MSPS, 12-Bit A/D Converter - National Semiconductor
2022-11-04 17:22:44

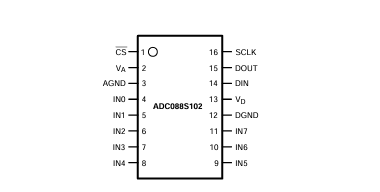

ADC088S102：低功耗8通道8位A/D转换器的设计与应用
在电子工程师的日常设计工作中，模拟到数字的转换是一个常见且关键的环节。今天我们要深入探讨的是德州仪器（TI）的一款低功耗、8通道、8位A/D转换器——ADC088S102，它在众多领域都有着广泛
2025-11-30 14:21:58
ADC128S102QML
ADC128S102QML - 8-Channel, 50 kSPS to 1 MSPS, 12-Bit A/D Converter - National Semiconductor
2022-11-04 17:22:44
ADC128S102CVAL
ADC128S102CVAL - 8-Channel, 50 kSPS to 1 MSPS, 12-Bit A/D Converter - National Semiconductor
2022-11-04 17:22:44
ADC128S102WGMPR
ADC128S102WGMPR - 8-Channel, 50 kSPS to 1 MSPS, 12-Bit A/D Converter - National Semiconductor
2022-11-04 17:22:44
深入解析ADC128S022：8通道12位A/D转换器的卓越之选
在电子设计领域，模拟 - 数字转换器（ADC）是连接现实世界模拟信号与数字系统的关键桥梁。今天，我们来详细探讨德州仪器（TI）的一款高性能ADC——ADC128S022，深入了解它的特性、应用场
2025-11-30 14:47:37

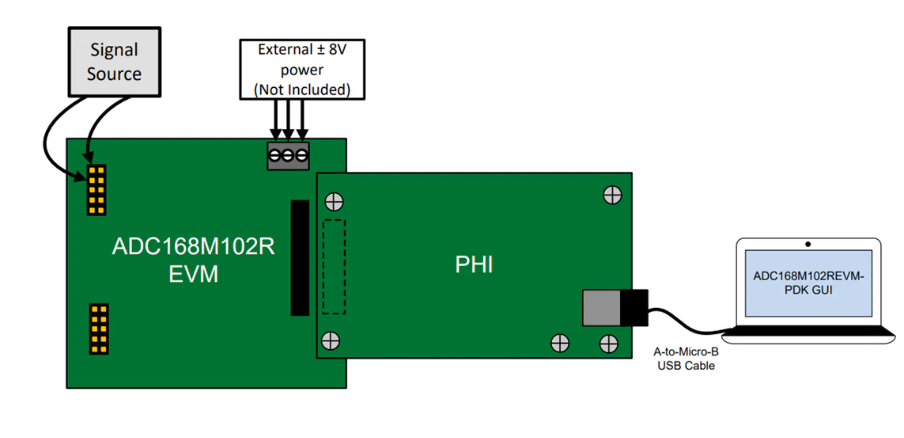

Texas Instruments ADC168M102REVM-PDK性能演示套件数据手册
Texas Instruments ADC168M102REVM-PDK性能演示套件 (PDK) 用于评估16位、8通道1MSPS同步采样模数转换器 (ADC) ADC168M102
2025-07-04 15:00:33
DS34S102GN 专用 IC
电子发烧友网为你提供Maxim(Maxim)DS34S102GN相关产品参数、数据手册，更有DS34S102GN的引脚图、接线图、封装手册、中文资料、英文资料，DS34S102GN真值表，DS34S102GN管脚等资料，希望可以帮助到广大的电子工程师们。
2022-11-18 19:06:51

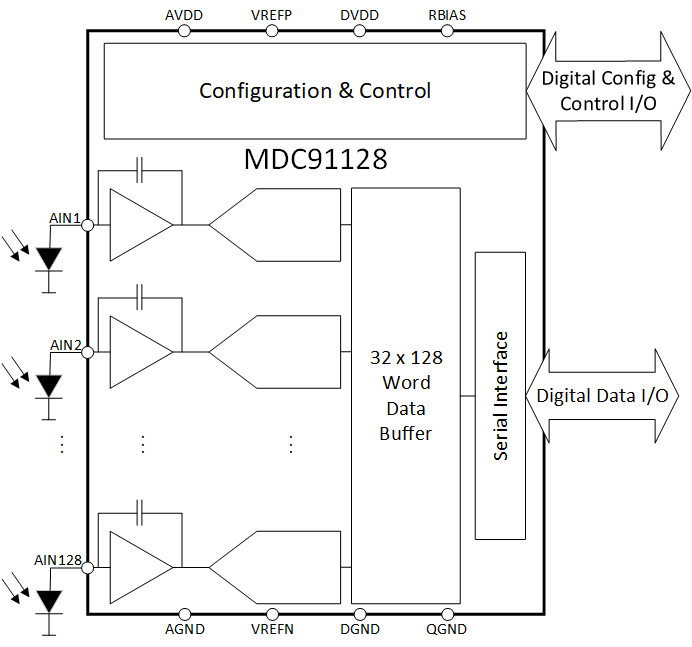

MDC91128S数据手册#128 通道、20 位电流输入 ADC
