关于PCB板上电容器产生“电流声”（通常是高频啸叫或嗡嗡声）的问题，主要原因和解决方法如下：
? 核心原因
电容器本身通常不是主要的声源（固态电容如MLCC、钽电容、电解电容内部不会“发声”），但它是诱发或传递振动的重要环节：
-
压电效应（MLCC最常见）：
- 多层陶瓷电容（MLCC）的陶瓷介质材料具有压电特性。
- 当施加在电容两端的电压发生变化（尤其是高频纹波电流通过时），陶瓷体会发生微小的机械形变（伸缩）。
- 如果这个电压变化的频率落在人耳可听范围内（20Hz - 20kHz），这种反复的伸缩就会产生可听见的振动声音，听起来像高频啸叫、滋滋声或蜂鸣声。
- 特点： 低压、大容量、大尺寸（如1210, 1812及以上）的MLCC更容易发生。声音通常与电路工作状态（如负载变化、开关频率）同步。
-
磁致伸缩（电感）：
- 虽然问题提到电容，但相邻的功率电感才是更常见的主要声源。电感线圈中的磁性材料（铁氧体等）在交变磁场作用下也会发生微小的形变（磁致伸缩效应）。
- 当开关电源的开关频率或谐波落在可听范围内时?，电感本身会发出嗡嗡声。
- 电容的角色： 电容上的纹波电压/电流特性会影响电感的工作状态（如纹波电流大小、频率成分），从而间接影响或加剧电感的噪声。电容的压电效应振动也可能与电感的磁致伸缩振动发生机械耦合共振，放大声音。
-
空气电离/电晕放电（较少见，危险性高）：
- 在非常高的电压下（通常远高于常见电子设备电压），电容两极之间或引脚与GND之间如果存在尖端、毛刺或间距不足，强电场可能电离周围空气分子，产生微弱的发光和可听见的“嘶嘶”声。
- 这是潜在故障信号！ 需要立即检查电容耐压、引脚间距、PCB Layout是否满足安规要求（Creepage/ Clearance），并排除元件或PCB污染导致的爬电风险。
-
机械振动传递：
- 板上其他元件（如风扇、变压器、带有散热片的大功率器件、机械继电器）产生的振动，可能通过PCB板传递，并引发电容（尤其是较大的电解电容或MLCC）或电感产生共振，发出声音。电容可能“被动发声”。
? 常见诱发电路场景
- 开关电源： DC-DC转换器（Buck, Boost, Buck-Boost）、AC-DC适配器是“电流声”的高发区。
- PWM开关频率或其谐波落入可听频段。
- ️轻载或特定负载下工作模式改变（如进入脉冲跳跃模式、PFM模式），其低频扰动（几kHz）非常容易被听见。
- 负载剧烈变化导致环路瞬时不稳定。
- 数字电路：
- 高功率处理器（CPU, GPU, FPGA）在运行不同任务时，核心功耗瞬间大幅变化（Dynamic Load），导致为其供电的电源（VRM）需要快速响应，产生低频（kHz级）大电流波纹，容易激励MLCC压电效应或电感磁致伸缩发声（尤其是在大量并联MLCC去耦时）。
- 高速数字信号线上的快速边沿产生的高频噪声也可能耦合到电源层。
解决方法（针对MLCC压电效应及开关电源电感噪声）
-
选择不易发声的电容：
- 对于关键位置（如开关电源输入/输出滤波、去耦），优先选用软端接的MLCC（通常标注为FlexiTerm/Flexisafe等）。其特殊端接结构能吸收机械应力，减少振动传递到PCB。
- 在空间和成本允许时，考虑使用钽电容替代大容量MLCC。钽电容没有压电效应。
- 对于低频滤波，大容量铝电解电容是替代方案（需注意ESR和寿命）。
- 避免使用超大尺寸（如2220）的MLCC做高压或大纹波应用。
-
优化电容布局设计：
- 远离电感： 将容易发声的MLCC（特别是大容量、大尺寸）布置在远离功率电感的位置，减少机械耦合共振的可能性。
- 避开机械应力点： 避免将MLCC放在PCB易弯曲或受力的区域（如板边、螺丝孔附近）。
-
调整开关电源工作参数：
- 提高开关频率： 将PWM开关频率设置到20kHz以上（超出人耳听力上限）。但需注意开关损耗和效率影响。
- 优化环路补偿： 确保反馈环路稳定，避免在负载瞬变时产生低频振荡。
- 修改工作模式： 如果可能，避免在轻载时使用会产生可听噪声的脉冲跳跃或PFM模式。有时强制进入PWM模式或使用不同的控制模式（如D-CAP3）能改善。
- 增加缓启动/软启动时间： 减少上电时的冲击电流和电压突变。
-
增加阻尼/抑制振动：
- 点胶固定： 在确认电容是主要声源后（小心确认！），可在电容本体底部点少量专用硅胶或环氧胶粘在PCB上，增加阻尼抑制振动。注意胶的绝缘性和耐温性。
- 使用带涂层的电感： 选择本身带有环氧树脂涂层或浸漆处理的功率电感，能有效抑制线圈振动和噪声。
- 在电感上加装隔磁罩或点胶： 如果电感是主声源且无法更换，加屏蔽罩或点胶固定电感线圈和磁芯有助于降噪。
-

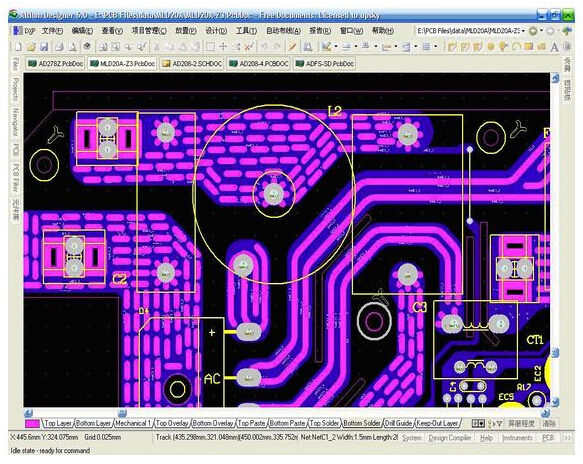

PCB Layout优化：
- 强固的GND平面： 确保开关电源部分有完整、低阻抗的GND平面，减少噪声环路。
- 减小高频环路面积： 开关电源的功率回路（输入电容 -> 上管 -> 下管/电感 -> 输出电容 -> 输入电容）面积要尽可能小，以降低EMI和噪声。
- 合理摆放输入/输出电容： 输入电容靠近开关管输入引脚，输出电容靠近电感输出引脚。
-
检查元件规格：
- 电容耐压裕量： 确保电容额定电压有足够裕量（建议实际工作电压不超过额定电压的50-70%）。电压过高会加剧压电效应。
- 电感饱和电流： 确保功率电感在最大负载电流下不会接近饱和。饱和电感会失效产生剧烈噪声和发热。
? 总结步骤
- 定位声源： 使用听诊器工具（或绝缘塑料棒/笔筒轻轻接触耳朵）仔细倾听板上哪个元件发声最明显！电感通常是主要嫌疑对象。
- 分析电路： 噪声是否与特定操作（如CPU满载、屏幕亮度变化、轻载）相关？发生在哪种电源电路上？
- 优先处理电感（如果是主声源）： 尝试更换带涂层/浸漆电感、点胶固定、调整开关频率/环路。
- 处理MLCC（如果是主声源或耦合源）： 更换软端接MLCC、挪动位置远离电感、点胶固定、考虑改用钽电容/电解电容（需权衡性能）。
- 检查高压电容（如有嘶嘶声）： 立即检查耐压、间距、污染，这是安全隐患！
- 考虑机械共振传递： 固定好其他可能振动的器件（如风扇、变压器）。
记住： “电流声”通常是MLCC压电效应或电感磁致伸缩产生的机械振动声，而非电流本身的声音。通过针对性地优化元件选型、布局设计和电路参数，大多数情况下可以有效抑制或消除这种恼人的噪声。?
