以下是关于 QFN24 PCB 封装库 的详细中文说明，涵盖关键设计要点和实用建议：
1. QFN24 封装基础信息
- 名称：QFN（Quad Flat No-lead，四方扁平无引脚）
- 引脚数：24
- 结构特点：
- 封装底部中央有裸露的散热焊盘（Thermal Pad），用于导热和接地。
- 引脚分布在四边（每边6个），焊点位于封装底部边缘（无侧向引脚）。
- 典型外形尺寸（示例）：
- 主体尺寸：4mm × 4mm（常见）
- 引脚间距（Pitch）：0.5mm（需根据具体型号确认）
2. PCB 设计关键参数
(1) 焊盘设计
| 部分 | 设计建议 |
|---|---|
| 信号引脚焊盘 | - 长度：略超出封装边缘（延伸0.2-0.3mm） - 宽度：引脚宽度的80%~90%（避免桥连） |
| 散热焊盘 | - 尺寸：略小于芯片裸露焊盘（约小0.1-0.2mm），避免锡珠溢出 - 分割：可划分为网格状（9宫格/4格），增加焊接可靠性 |
| 引脚间距 | 0.5mm 间距需严格控制，推荐使用激光钢网（厚度0.1-0.12mm） |
(2) 钢网开窗
- 信号引脚：按1:1比例开窗，长度外延20%（增加锡量）。
- 散热焊盘：开窗覆盖60%~80%，采用网格或阵列开孔（减少锡膏张力，防止芯片悬浮）。
3. 布局布线注意事项
- 引脚出线：
- 优先从焊盘长边方向引出走线（避免直角）。
- 0.5mm间距建议使用4/4mil（线宽/线距）布线规则。
- 散热过孔：
- 在散热焊盘下方放置多组过孔（如3×3阵列），孔径0.2-0.3mm。
- 注意：过孔需做塞孔处理（防止焊锡流入）。
- 接地优化：
- 散热焊盘连接至地层（通过过孔阵列），降低热阻。
4. 封装库来源推荐
- 官方资源：
- 芯片厂商提供的 footprint 文件（如TI、ADI、NXP官网）。
- EDA 平台：
- KiCad：内置库搜索
QFN-24或手动创建。 - Altium Designer：使用 IPC Compliant Footprint Wizard 生成。
- EasyEDA：在线库搜索型号 + "QFN24"（例如
ATSAMD21 QFN24）。
- KiCad：内置库搜索
- 社区库：
- SnapEDA（输入型号可直接下载封装）。
- Ultra Librarian（支持多种EDA格式）。
5. 焊接与返修要点
- 回流焊曲线：
- 峰值温度建议 240-250°C（无铅工艺），恒温时间60-90秒。
- 手工焊接：
- 使用热风枪 + 助焊膏，先加热散热焊盘，再处理周边引脚。
- 缺陷预防：
- 引脚桥连 → 减少焊盘宽度，钢网减薄。
- 虚焊 → 确保散热焊盘开窗率不过高（避免吸走引脚锡膏）。
6. 封装示意图（文字描述）
俯视图
┌──────────────┐
│ 6 7 8 9 │
│5 10 │
│4 11 │
│3 12 │
│2 13 │
│1 24 23...14 │ ← 引脚编号（逆时针）
└──────────────┘
▲ 中心为散热焊盘（GND）⚠️ 验证必做：实际设计前务必核对芯片数据手册的机械尺寸图（如 Mechanical Drawing 或 Package Outline）。
常见问题
-
Q：QFN24 和 DFN24 有何区别？
→ QFN 引脚在四边，DFN（Dual Flat No-lead）通常只有两对边有引脚。 -
Q：散热焊盘是否必须接地？
→ 多数情况接地，但需以芯片手册为准（部分射频芯片可能要求悬空）。
如有具体芯片型号（如 STM32、ESP32 系列），可提供型号进一步确认封装细节！
微雪电子QFN24 TO DIP24 (A)QFN24测试座简介

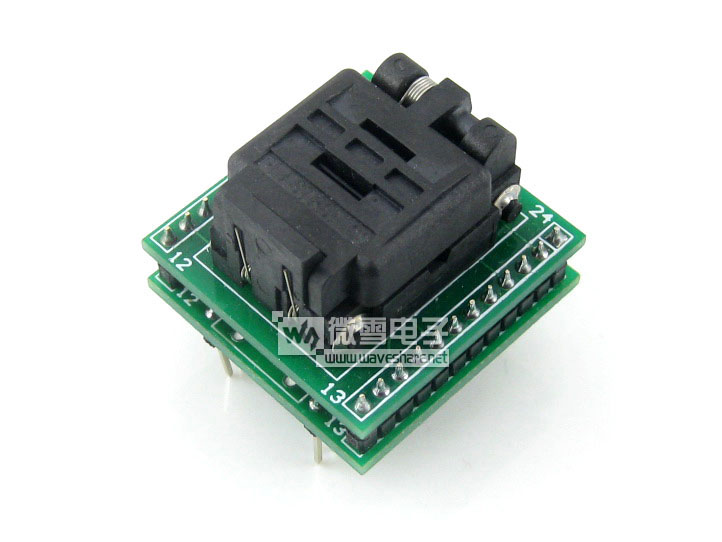

QFN24转DIP24 编程座 IC测试座 QFN-24BT-0.5-01带板 适用封装 QFN24，MLP24，MLF24 引脚间距0.5mm，长宽4×4mm 型号 QFN24 TO DIP24 (A)
2019-12-15 10:53:24
微雪电子QFN-24B-0.5-01 QFN24测试座介绍

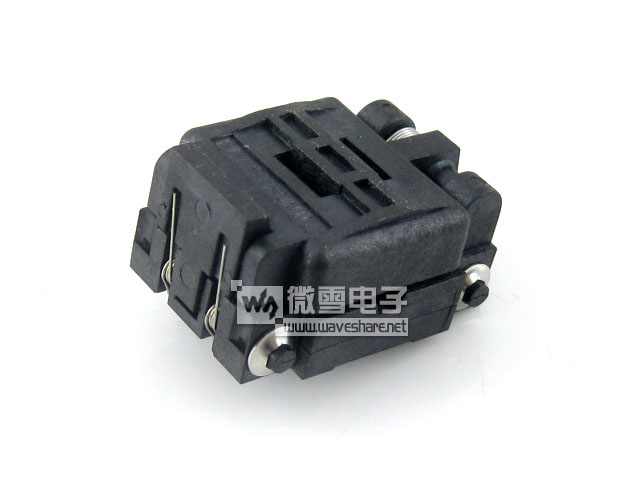

QFN24 MLP24 MLF24 IC引脚间距0.5mm 编程座 测试座 用于QFN24的IC芯片进行烧写、测试，无中心脚 型号 QFN-24B-0.5-01
2019-12-10 14:04:38
微雪电子QFN24转DIP24测试座简介

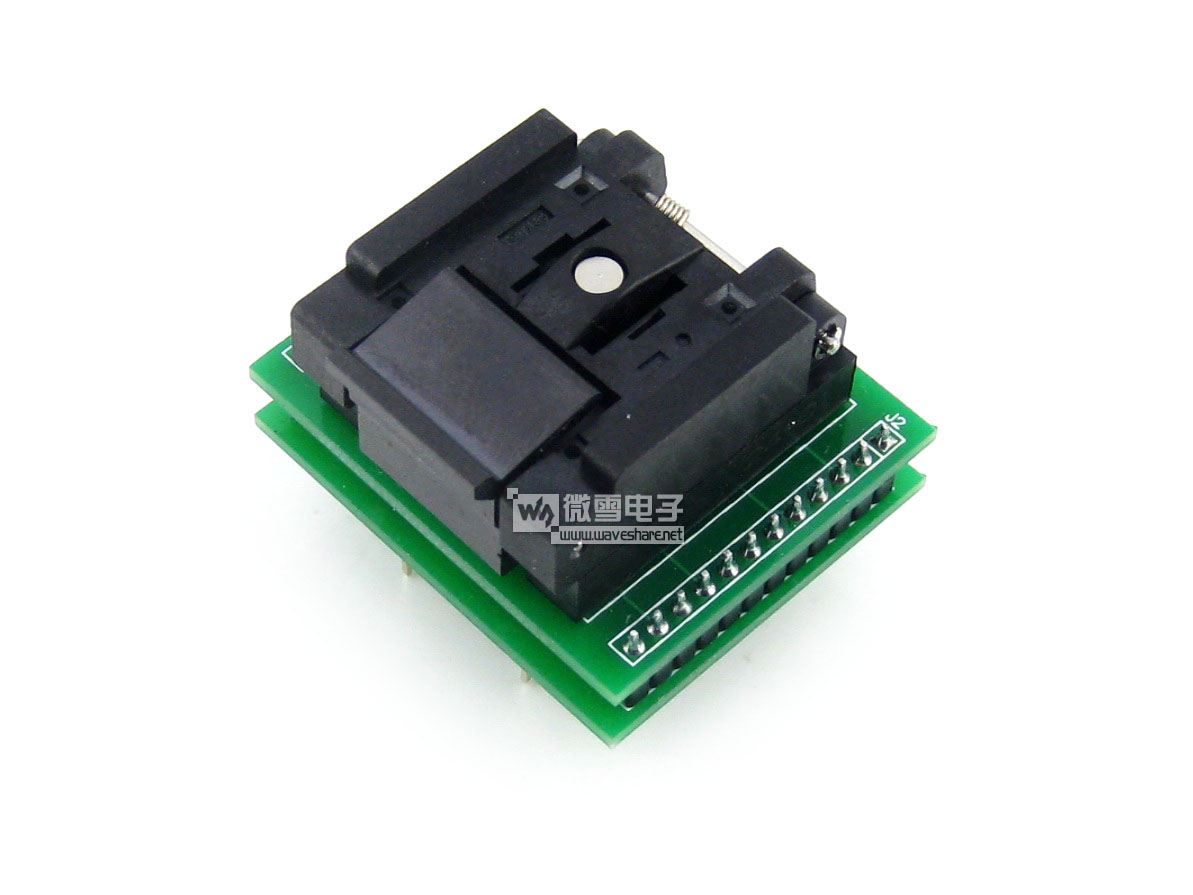

QFN24转DIP24 编程座 IC测试座 24QN50K14040带板 适用封装 QFN24，MLP24，MLF24 引脚间距0.5mm，长宽4×4mm 型号 QFN24 TO DIP24 (B)
