以下是QFN-48封装的关键PCB尺寸信息（基于常见的7x7mm封装尺寸，具体请务必查阅目标芯片的数据手册）：
-
整体封装尺寸 (Body Size):
- 长度 (L): 7.00 mm (典型值，公差通常 ±0.10mm)
- 宽度 (W): 7.00 mm (典型值，公差通常 ±0.10mm)
- 高度/厚度 (H): 0.80 mm 或 0.90 mm (常见值，公差 ±0.05mm 或 ±0.10mm)
-
引脚数量与排布:
- 总引脚数：48
- 每边引脚数：12 (四边各12个引脚)
- 引脚间距 (Pitch): 0.50 mm (最常见标准间距)
- 引脚行间距 (E): 指两排平行引脚中心线之间的距离，典型值约为 5.00 mm (需要根据具体型号确认)。
-
引脚焊盘尺寸 (Land Pad Dimensions - 建议值):
- 焊盘宽度 (b): 约 0.25 mm - 0.30 mm (设计时通常会略大于引脚宽度，例如 0.28mm)。引脚宽度本身通常在 0.18mm - 0.25mm 范围。
- 焊盘长度 (Lp): 约 0.50 mm - 0.80 mm (设计时通常建议在引脚长度基础上向外延伸，例如 0.65mm)。引脚长度本身通常在 0.30mm - 0.45mm 范围。
- 焊盘位置公差 (Pin Position Tolerance): 关键！通常要求 ±0.05mm 或更严，以确保焊接良率。这是PCB制造和贴装对位精度的重点。
-
散热焊盘 (Thermal Pad / Exposed Pad / EP / Center Pad):
- 尺寸 (D): 通常约占底部中央区域大部分面积，常见尺寸范围在 4.5x4.5mm 到 5.5x5.5mm 之间，典型值约为 5.00x5.00 mm。
- 焊盘位置公差 (Pad Position Tolerance): 同样关键，通常要求 ±0.05mm - ±0.10mm。
- 散热焊盘到引脚焊盘的间隙 (S): 通常设计在 0.50mm - 0.70mm 之间（例如 0.60mm），以保证电气隔离并提供足够的阻焊桥空间。
总结关键尺寸 (7x7mm, 0.5mm Pitch QFN-48 典型值):
| 参数 | 典型数值 (mm) | 备注 |
|---|---|---|
| 封装长度 (L) | 7.00 ±0.10 | 整体外形长度 |
| 封装宽度 (W) | 7.00 ±0.10 | 整体外形宽度 |
| 封装高度 (H) | 0.80 或 0.90 ±0.05/±0.10 | 芯片厚度 |
| 引脚间距 (Pitch) | 0.50 | 最关键参数，引脚中心距 |
| 引脚行间距 (E) | ~5.00 | 两侧引脚行中心距 (需查手册) |
| 引脚焊盘宽度 (b) | 0.25 - 0.30 | PCB焊盘设计宽度 (大于引脚宽度) |
| 引脚焊盘长度 (Lp) | 0.50 - 0.80 | PCB焊盘设计长度 (大于引脚长度) |
| 散热焊盘尺寸 (D) | ~5.00 x 5.00 | 中央散热焊盘尺寸 |
| 散热焊盘引脚间隙 (S) | 0.50 - 0.70 | 散热焊盘边缘到引脚焊盘边缘的距离 |
| 焊盘位置公差 | ±0.05 | PCB制造和贴装的关键精度要求 |
重要提示：
- 务必查阅数据手册！ 以上尺寸是基于常见标准的典型值。不同厂商、不同型号、甚至同型号不同批次的QFN-48封装尺寸都可能存在细微差异（尤其是散热焊盘尺寸、引脚长度/宽度、倒角以及一些细节尺寸）。绝对依赖目标芯片的最新官方数据手册 (Datasheet) 中的机械图纸 (Mechanical Drawing) 或封装尺寸图 (Package Outline Drawing)。
- PCB焊盘设计： PCB设计时，焊盘尺寸（b, Lp）通常会在引脚尺寸的基础上适当外扩（如0.05mm - 0.10mm每侧），以利于焊接和补偿制造公差。业界常用IPC-7351标准作为焊盘设计参考。
- 散热设计： 散热焊盘的设计至关重要。PCB上对应的焊盘应与芯片的散热焊盘尺寸匹配或略小（如每边小0.05mm-0.10mm）。散热焊盘上需要打散热过孔（VIA）连接到内部地层或多层进行散热，过孔通常需要填孔塞孔处理。
- 钢网开窗： 钢网的开孔设计对焊接质量影响很大，尤其是散热焊盘部分，常采用网格状开窗以减少锡膏量和避免芯片悬空。
设计步骤建议：
- 找到目标芯片的官方Datasheet。
- 查找“Package Information”, “Mechanical Data”, “Package Outline”或类似章节。
- 仔细阅读并理解其中的尺寸图（通常带详细尺寸标注和公差）。
- 使用该尺寸图作为唯一依据来设计你的PCB封装库。
- 设计PCB焊盘时，结合IPC标准和厂家建议进行适当外扩。
- 特别注意引脚位置精度要求（±0.05mm）对PCB制造和SMT贴装提出的挑战。
总之，QFN-48封装的核心尺寸是 7x7mm 外形和 0.5mm 引脚间距，但所有设计必须基于你所使用的具体芯片的数据手册。
qfn48封装尺寸的49脚如何设置网络
QFN48（Quad Flat No-leads）封装尺寸是一种常见的集成电路封装技术。虽然通常用于封装48脚的集成电路，但在某些情况下可能需要额外的脚，即49脚。在本文中我们讨论如何设置和配置
2024-01-07 17:20:56
微雪电子QFN48 TO DIP48测试座简介
QFN48转DIP48 编程座 测试座 QFN-48(56)BT-0.5-01带板 适用封装 QFN48，MLP48，MLF48 引脚间距0.5mm，长宽7×7mm 型号 QFN48 TO DIP48
2019-12-15 10:35:45
fireflyQFN-48(56)B-0.5-01 QFN48测试座简介
QFN48 MLP48 MLF48 IC引脚间距0.5mm 编程座 测试座 用于QFN48的IC芯片进行烧写、测试，无中心脚 型号 QFN-48(56)B-0.5-01
2019-12-13 14:02:56
fireflyQFN-48(56)BT-0.5-01 QFN48测试座简介
QFN48 MLP48 MLF48 IC引脚间距0.5mm 编程座 测试座 用于QFN48的IC芯片进行烧写、测试，有中心脚 型号 QFN-48(56)BT-0.5-01
2019-12-13 14:04:30
firefly48QN50K17070 QFN48测试座简介
QFN48 MLP48 MLF48 IC引脚间距0.5mm 编程座 测试座 用于QFN48的IC芯片进行烧写、测试，IC体宽7×7mm 型号 48QN50K17070
2019-12-13 14:06:08
firefly48QN50S17070 QFN48测试座简介
QFN48 MLP48 MLF48 IC引脚间距0.5mm 编程座 测试座 用于QFN48的IC芯片进行烧写、测试，IC体宽7×7mm 型号 48QN50S17070
2019-12-13 14:08:10
意法半导体新增一款QFN48封装
意法半导体为其获奖产品STM32WLE5 *无线系统芯片(SoC)的产品组合新增一款QFN48封装，将该产品的诸多集成功能、能效性和多调制的灵活性赋能到多种工业无线应用上。
2020-09-07 15:13:10
宇凡微QFN20封装介绍，QFN20封装尺寸图
宇凡微QFN20封装是一种表面贴装封装技术，广泛应用于电子产品的集成电路中。QFN代表"Quad Flat No-leads"，即四面无引脚的扁平封装。QFN20封装具有小尺寸、高密度、良好的散热
2023-07-17 16:55:54
小间距QFN封装PCB设计串扰抑制的分析
pitch甚至更小pitch的应用。由小间距QFN封装的器件引入的PCB走线扇出区域的串扰问题也随着传输速率的升高而越来越突出。对于8Gbps及以上的高速应用更应该注意避免此类问题，为高速数字传输链路
2021-11-10 09:42:22
针对PCB设计中由小间距QFN封装引入串扰的抑制方法
一、引言随着电路设计高速高密的发展趋势，QFN封装已经有0.5mm pitch甚至更小pitch的应用。由小间距QFN封装的器件引入的PCB走线扇出区域的串扰问题也随着传输速率的升高而越来越突出
硕达科讯
2022-11-21 06:14:06
什么是QFN封装？手动焊接QFN封装方式
什么是QFN封装？QFN（Quad Flat No-lead Package，方形扁平无引脚封装）是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴的表面贴装芯片封装技术。
2024-01-13 09:43:42
什么是小间距QFN封装PCB设计串扰抑制？
一、引言随着电路设计高速高密的发展趋势，QFN封装已经有0.5mm pitch甚至更小pitch的应用。由小间距QFN封装的器件引入的PCB走线扇出区域的串扰问题也随着传输速率的升高而越来越突出
Noyeet
2019-07-30 08:03:48
元器件封装库的命名规则
元器件封装库命名规则1)IC类IC类器件命名格式如下：IC/功能类型/型号/封装管脚数/长宽高例如： IC/CPU/MT6226/TFBGA296/13*13*1.2 IC/POWER/MT6305BN-L/QFN48/7*7*0.9IC/RF/MT6129-L/QFN56/8*8*0.9
脑洞大赛4
2019-07-03 06:18:20
怎么抑制PCB小间距QFN封装引入的串扰
随着电路设计高速高密的发展趋势，QFN封装已经有0.5mm pitch甚至更小pitch的应用。由小间距QFN封装的器件引入的PCB走线扇出区域的串扰问题也随着传输速率的升高而越来越突出。对于
jinheng
2021-03-01 11:45:56
QFN封装应该怎么焊接？
No-leads Package，即方形扁平无引脚封装，它是表面贴装型封装之一。 QFN封装四侧配置有电极触点，因此QFN封装的器件引脚一般在14到100左右，下图就是一个48管脚的QFN封装的器件和焊盘。 来看看QFN封装的器件管脚是个啥样子吧！ 看了管脚之后有没有很惊讶，这个管脚都没有
2021-02-20 15:20:51
qfn封装虚焊原因及解决方法
QFN（Quad Flat No-lead Package，方形扁平无引脚封装）是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴的表面贴装芯片封装技术。由于底部中央大暴露的焊盘被焊接到PCB的散热焊盘上，使得QFN具有极佳的电和热性能。
2019-05-31 10:07:06
THB6032的替换方案
是：TB67S109AFT（QFN48）、TB67S109AFNAG（HSSOP36）（适合大电流应用的封装）。芯片功能虽然相同，不过封装有区别，所以还是要修改PCB电路图或者选择参数更好的TB5128来替换，最高
期待的眼神
2019-11-22 09:33:31
PCB和QFN芯片建模过程
和成本。 本文分别从芯片角度和PCB角度进行建模，芯片模型选用QFN封装，PCB模型采用走线导入模型，探讨了芯片结构，PCB铜厚，PCB叠层厚度对芯片散热的影响。
2023-01-16 17:14:24
PCB设计中由小间距QFN封装引入串扰的抑制方法分析
在PCB设计中，QFN封装的器件通常使用微带线从TOP或者BOTTOM层扇出。对于小间距的QFN封装，需要在扇出区域注意微带线之间的距离以及并行走线的长度。
2019-10-04 17:09:00
使用STM32F401的大内存特性
需要使用STM32F401的大内存特性，买了1批STM32F401CCU6. QFN48封装的。随便翻了一下PDF,第一感觉和F103的48脚封装差不太多，于是将F103的板子改了个QFN48的封装
wonick
2021-08-12 07:17:26
qfn封装的优缺点
QFN封装技术采用无引脚外露的设计，通过将芯片引脚连接到底部并覆盖保护层，实现了更小的封装尺寸和更高的引脚密度。这种紧凑的封装方式广泛应用于移动设备、消费电子和通信领域等，为各类电子产品提供了高度集成的解决方案。
2023-08-05 11:03:34
QFN封装的特点及焊盘类型及设计事项
QFN封装（Quard Flat No-lead方形扁平无引脚封装）具有良好的电和热性能、体积小、重量轻，其应用正在快速增长。QFN的封装和CSP有些相似，但元件底部没有焊球，与PCB的电气和机械
2020-03-26 11:46:56

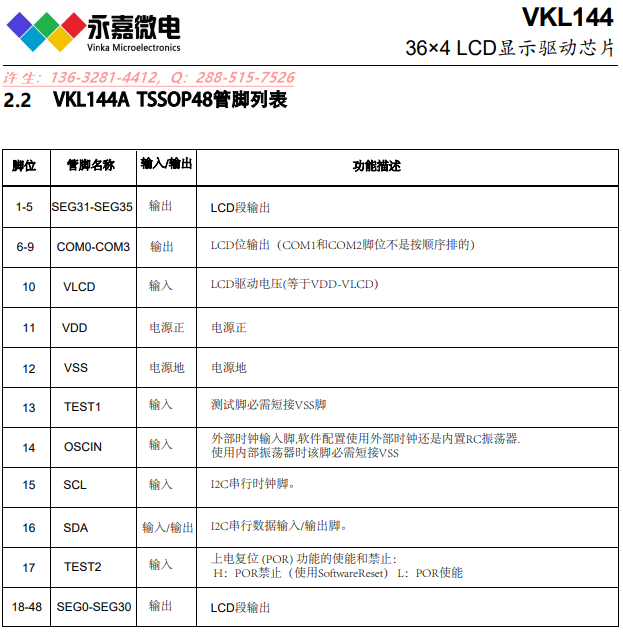

超低功耗段码LCD液晶显示屏驱动IC-VKL144A/B QFN48
