虽然很多电子工程师经常使用高压放大器,但是对于高压功率放大器的组成和使用都不太清楚,下面由安泰测试给大家介绍高压放大器的组成部分以及如何验证功率放大器的性能好坏。
![pYYBAGPkpFSAA1CVAAC0Un2Oo2w118.png](https://file.elecfans.com//web2/M00/90/0D/pYYBAGPkpFSAA1CVAAC0Un2Oo2w118.png)

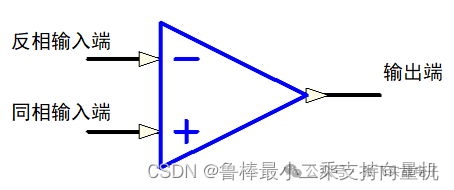

一、高压放大器的介绍
高压放大器是一种理想的功率放大器,可以放大交流和直流信号。大差分输出具有1600Vp-p(±800V)的高压,可以驱动高压负载。电压增益数控可调,一键保存常用设置,能够提供方便和简单的操作选择。同时,双通道高压放大器的输出也可以同步调节。可用于主流信号发生器,实现信号放大。
二、高压放大器是由哪些部分组成
高压放大器的前面板分为四个部分:左侧有一个电源开关,有四个按键和一个液晶屏(分别是Rin输入电阻50Ω和5KΩ,Rout输出电阻调节5Ω和1KΩ两档切换,Save一键保存电流设置键,output输出),然后下方是增益按钮,顺时针旋转可以增加输出电压,右边是输出正负极的两个接线端。
高压放大器的后面板分为三部分:左侧散热板,中间是电压监测端口100:1,可以用BNC线连接到示波器实时监测,右侧有一个电源插座。
三、如何验证功率放大器的性能好坏
想要验证功率放大器性能最直观、最简单的方法是用任意波形发生器产生电压信号,输入电压放大器,用示波器检测放大器的输出电压和波形即可。不过在操作的时候要记得下面几个注意事项,避免出现问题。
1、电压放大器的输入阻抗应为50Ω,所以需要将任意波形发生器也设置为“50Ω模式”。
2、电压放大器的输出等效是电压源,在测试电压和波形的时候,需要把示波器设置为“高阻模式”。
3、设置示波器测试结果显示形式需要和任意波形发生器的相同。例如,如果任意波形发生器设置为“电压峰峰值”,则示波器显示格式也应设置为“电压峰峰值”。如果示波器设置为“电压有效值”或者“电压峰值”等的时候,验证结果将不准确。
4、注意电压放大器的输出不要超过示波器的显示范围。如果超出显示范围,则应使用衰减探头进行测试。这时,需要按照实际的衰减倍数来设置示波器。
